5-klasa i ecodesign
Kotły grzewcze

ECOTWIN na pellet

Moc produktu: 15-100 kW

ECOTWIN jest kotłem przeznaczonym do spalania pelletu z wieloma  możliwościami zastosowania – kocioł na trudne czasy

  • Kocioł posiada 2 rodzaje drzwi: główne górne z dostępenm do płomeniówek i dolne do wybierania popiołu z popielnika. Są także wewnętrzne drzwiczki dostępu do wymiennika ciepła.

ECOTWIN jest oferowany jako kompletna jednostka opalana pelletem

  • Zawiera: kocioł, palnik pelletowy z podajnikiem, sterownik mikroprocesorowy i zasobnik paliwa.
  • Kocioł oferuje wysoką wydajność, połączenie spalania  pelletu oraz łatwe czyszczenie i eksploatację.

Pellet

Masz pytania?

(+48) 22 758 40 96

pon. - pt. 8:00 - 16:00

(+48) 664 473 361

thermostahl@thermostahl.pl

Kocioł ECOTWIN 15-100kW

Do pobrania

Bezpieczeństwo

  • kolanowy podajnik zapobiega cofaniu się ognia z palnika do podajnika
  • elastyczny przewód podawania
  • kontaktowy termostat bezpieczeństwa
  • zabezpieczenie bezpiecznikowe
  • w razie przerwy w dostawie energii elektr., wszystkie ustawienia są zachowane w pamięci sterownika

Właściwości

  • Połączenie spalania pelletu
  • automatyczne spalanie pelletu przez palnik pelletowy
  • regulacja procesu spalania drewna przez automatyczny termostat
  • wielofunkcyjny sterownik z wyświetlaczem LCD wbudowany w palnik
  • automatyczne czyszczenie za pomocą sprężonego powietrza
  • automatyczna modulacja mocy w zależności od zapotrzebowania na ciepło
  • automatyczne ilość podawania pelletu w zależności od poziomu mocy
  • ceramiczna zapalarka dla wieloletniej pracy i szybkiego zapłonu

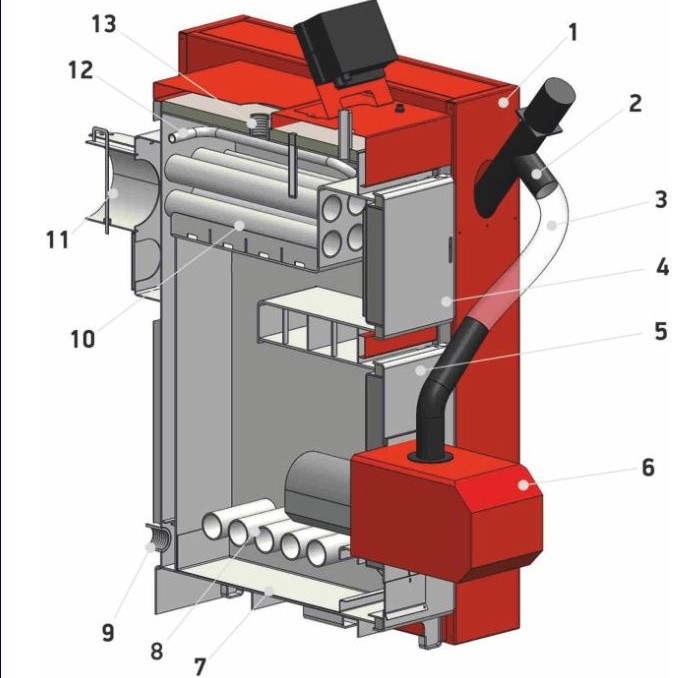

Przekrój

  1. Zasobnik
  2. Podajnik
  3. Elastyczna rura podaj.
  4. Drzwi kom. spal.
  5. Drzwi popielnika
  6. Palnik
  7. Popielnik
  8. Ruszt wodny
  9. Króciec powrotu
  10. Płomieniówko
  11. Czopuch
  12. Króciec zasilania



Dane techniczne

kocioł hybrydowy na pellet/ drewno/ brykiet/gaz / olej



Typ kotła ECT 25 ECT 30 ECT 40 ECT 50 ECT 60 ECT  80 ECT 100
Moc pellet kW 25/35 30/30 40/40 50/50 60/60 80/80 100/100
Sprawność pellet/drewno % 91/83 91/83 91/83 91/83 91/83 91/83 91/83
Max temperatura °C 90 90 90 90 90 90 90
Max ciśnienie bar 3 3 3 3 3 3 3
Pojemność wodna l 100 120 130 170 190 370 440
Waga kg 259 282 307 355 385 675 765
Napięcie V/Hz 230/50 230/50 230/50 230/50 230/50 230/50 230/50

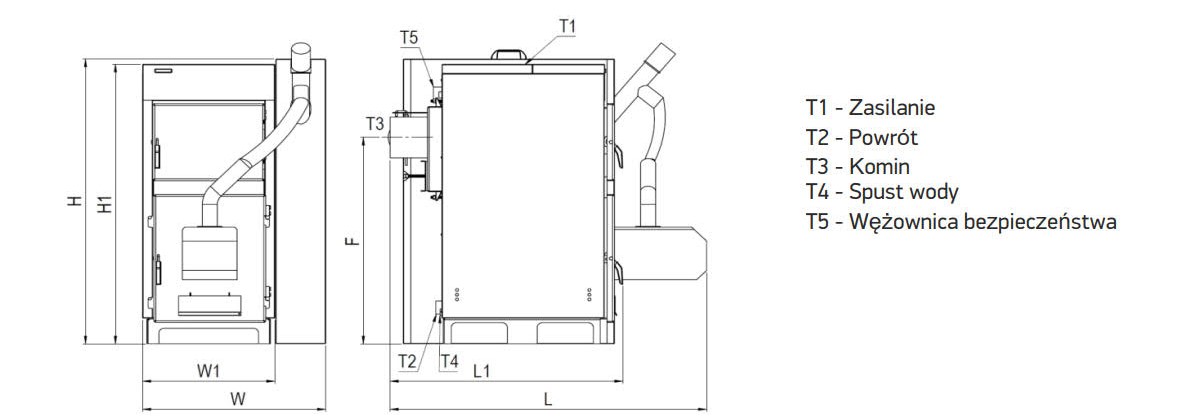

Wymiary

 H/H1 1220/1195 1220/1310 1220/1650
W1 mm 530 530 530 660 660 785 785
F mm 880 880 880 1000 1000 1195 1195
L/L1 mm 1270/935 1370/1035 1470/1135 1350/1035 1450/1135 1735/1385 1935/1585
T1-T2 inch 1 ¹⁄²” 1 ¹⁄²” 1 ¹⁄²” 1 ¹⁄²” 1 ¹⁄²” 2″ 2″
T3 mm ø180 ø180 ø180 ø180 ø180 ø200 ø200T4
inch ¾”  ¾”  ¾”  ¾”  ¾”  ¾”  ¾”
T5 inch 2″ 2″ 2″ 2″ 2″ 2½” 2½”

Automatyka

Sterownik podstawowy

Sterownik palnika REG-03

Sterownik palnika zapewnia płynną i bezpieczną pracę systemu grzewczego. W porównaniu z większością palników na pellet na rynku, regulator jest znacznie bardziej rozbudowany pod względem funkcji, możliwości i łatwości obsługi.

  • Duży wyświetlacz LCD
  •  5 rodzajów menu (nastawy paleniska, systemu grzewczego, palnika, kotła, producenta)
  • 5 językowe menu (polski, angielski, niemiecki, grecki, rumuński)
  • czujnik temperatury kotła/paleniska
  • czujnik temperatury zasobnika c.w.u./bufora (opcja)
  • podłączenie elektryczne pompy c.o., c.w.u./bufora (opcja),
  •  podejście pod termostat pokojowy
  • dźwiękowy sygnał w razie awarii
  • diagnostyka błędów
  • 4A bezpiecznik dla ochrony przed wysokim napięciem
  • wbudowana pamięć zachowuje ustawienia i funkcje bezpieczeństwa w razie awarii zasilania.
  • automatyczne ponowne uruchomienie palnika w razie awarii zasilania

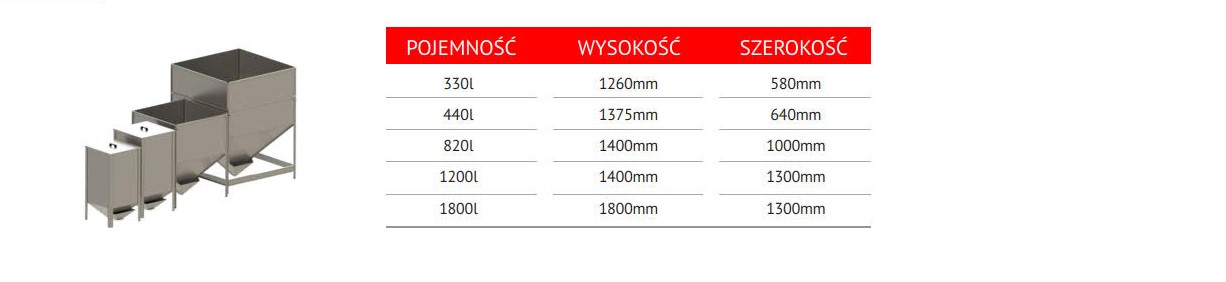

Zasobniki na pellet o większej pojemności
