Automatyczny podajnik do pelletu dla domu do 1000 m2 – całkowicie bezobsługowa kotłownia do każdego kotła C.O.

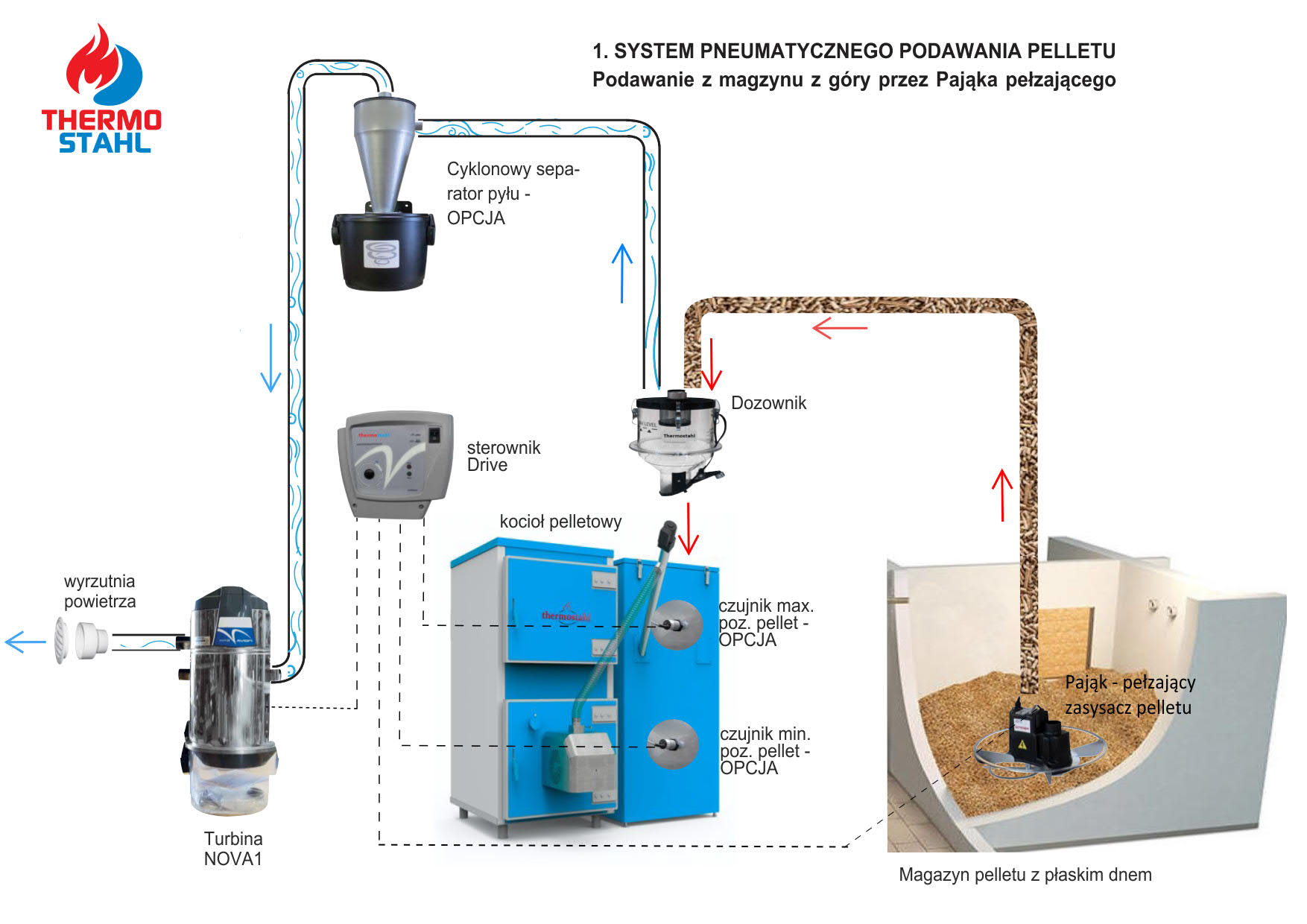

Podajnik pneumatyczny służy do podawania paliwa (pellet, biomasa) do kotłów z większych odległości i z zewnętrznych magazynów, zasobników.

  1. Do podawania pellet, ziarna zbóż, kukurydza, pestki owoców itp.
  2. System jest całkowicie automatyczny, umożliwia automatyczne podawanie paliwa bezobsługowo. Dzięki podajnikom pneumatycznym pellet może być składowany daleko od kotła i w większych ilościach, ograniczonych jedynie dostępnym miejscem i pojemnością magazynu.
  3. Kompletny i uniwersalny system pneumatycznego podawania pelletu na znaczne odległości z magazynu pelletu lub większego zasobnika.
  4. Magazyn pelletu może być umiejscowiony daleko od kotła (do 20m) a jego wielkość jest ograniczona tylko dostępną powierzchnią magazynową.
  5. System jest uniwersalny – można go podłączyć do dowolnego kotła i zasobnika.
  6. Systemem ,  oprócz  transportu  paliwa, może być także wykorzystany jako odkurzacz, aby wyczyścić kocioł lub pobliskie pomieszczenia.
  7. System składa się z trzech podstawowych elementów: jednostki ssącej, dozownika i panelu sterowania.
  8. Transport paliwa może odbywać się na różne sposoby – ze zbiornika paliwa – płaskiego dna – big baga – magazynu – silosa itp.
  9. Bardzo łatwy montaż
  10. Wysoka wydajność do 250kg / h zapewnia szybkie napełnienie małych i dużych kotłów prosimy o kontakt w celu informacji nt. montażu urządzenia

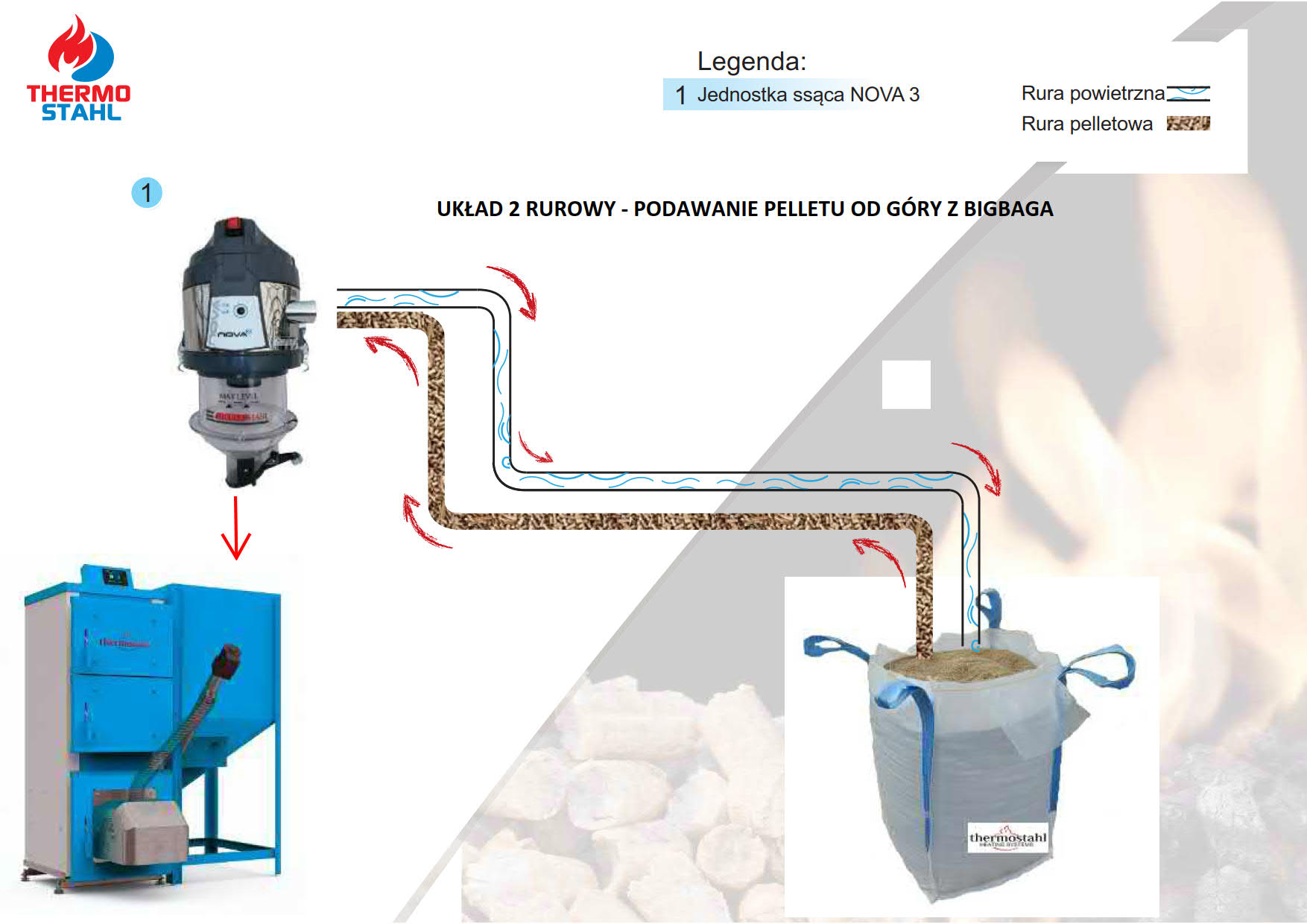

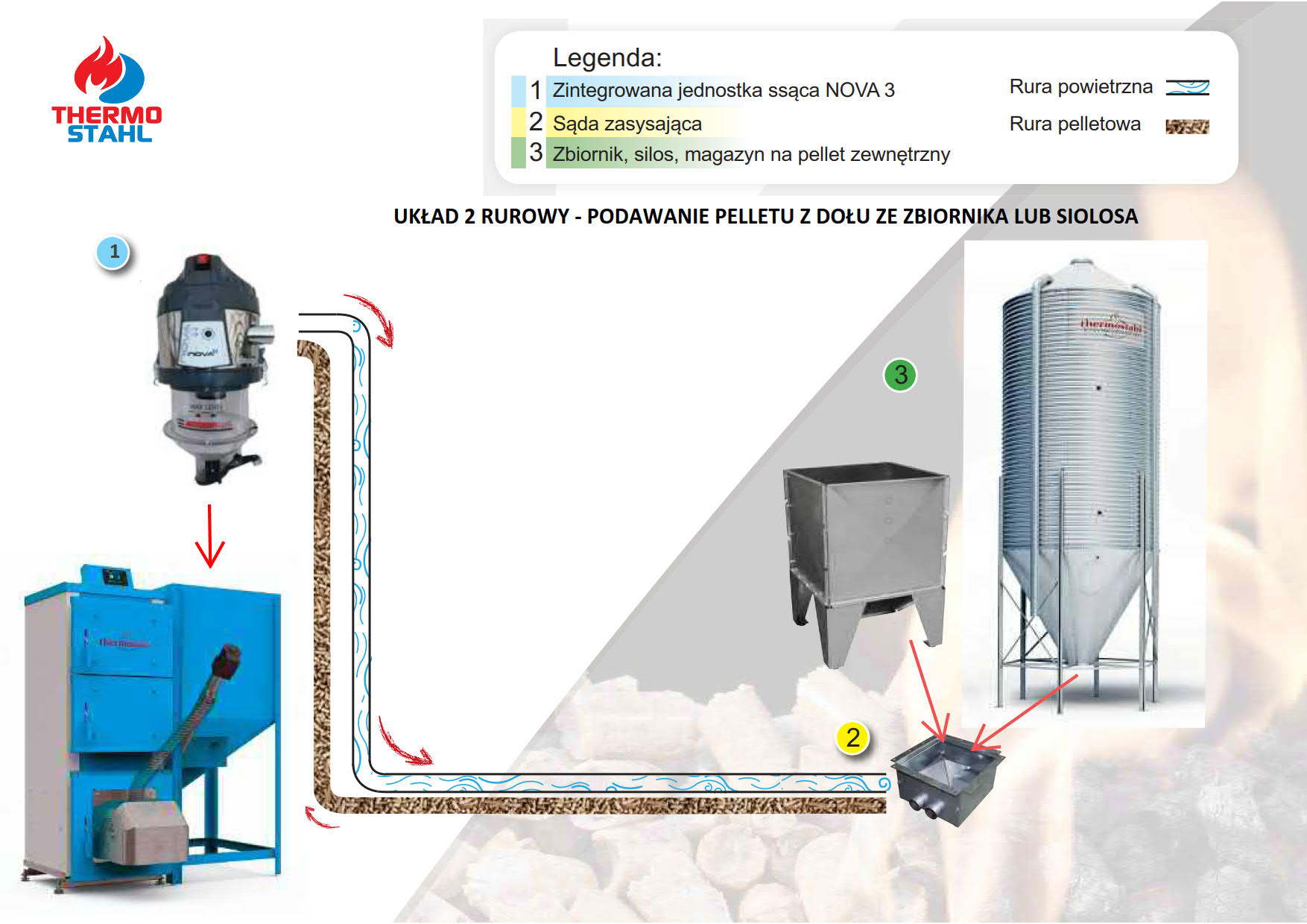

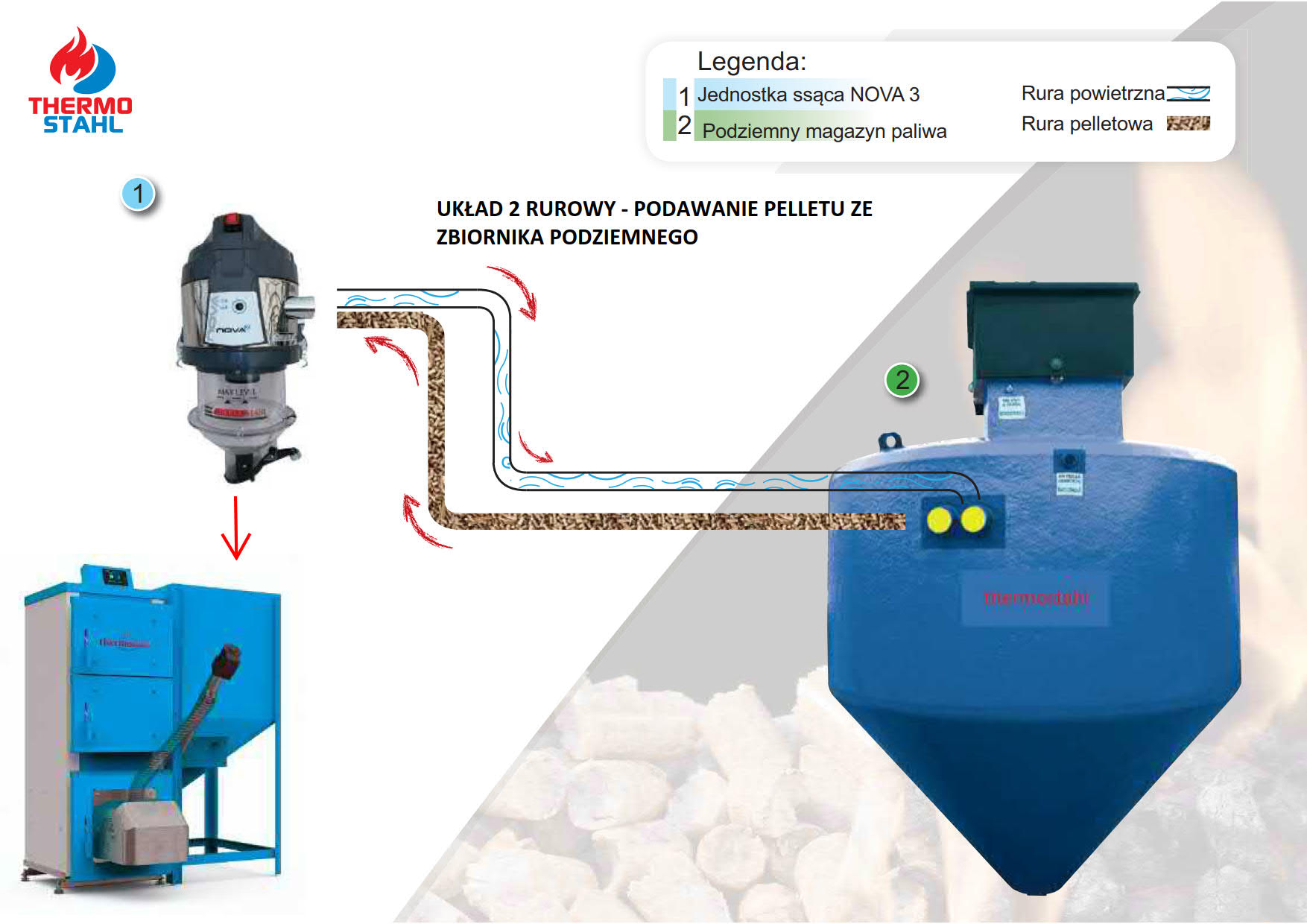

Zestaw 1 ( instalacja 2 rurowa zasilanie i powrót): jednostka ssąca NOVA3, rura transportowa dn50 (2x10m) skrzynka zasysąjaca.

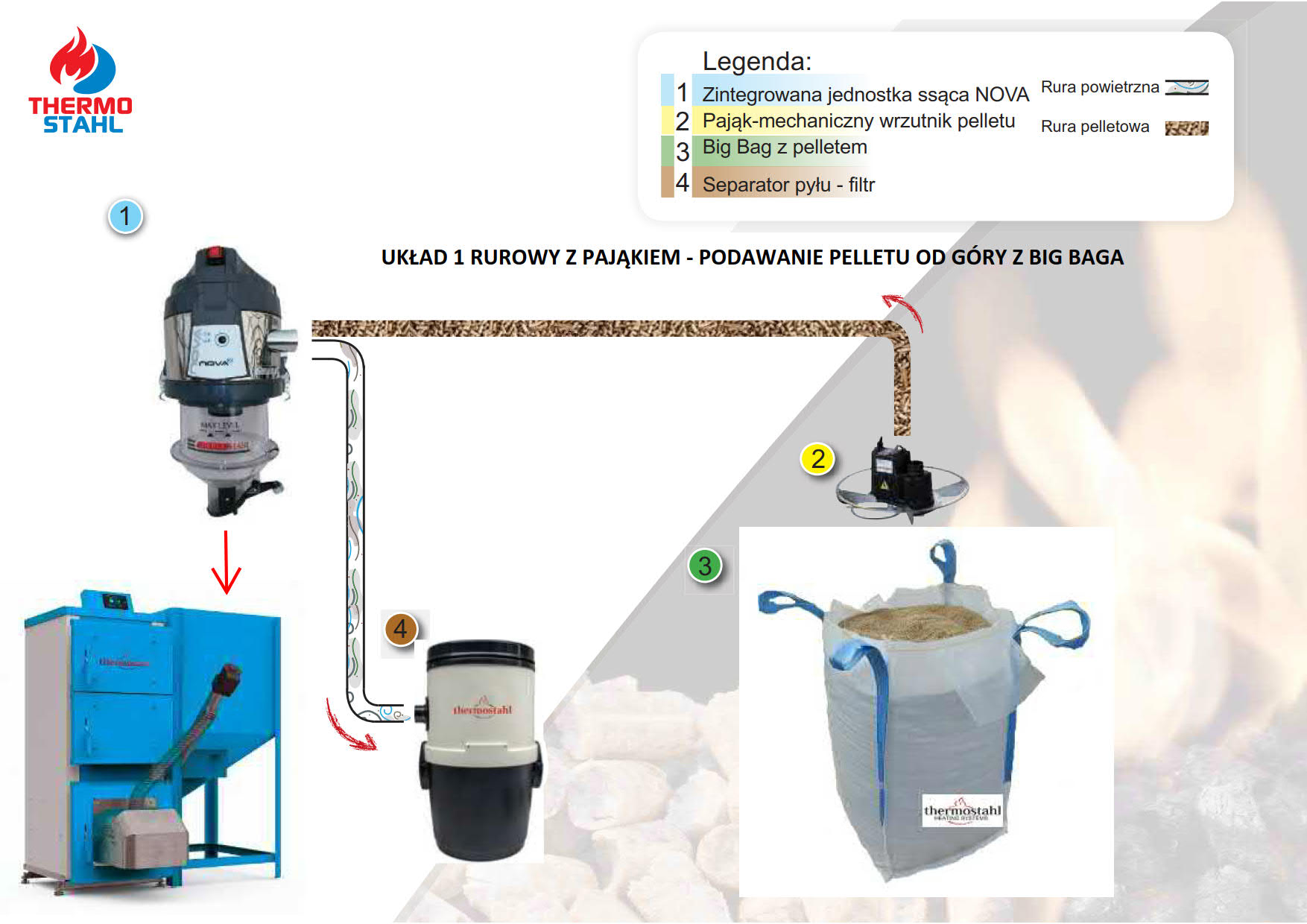

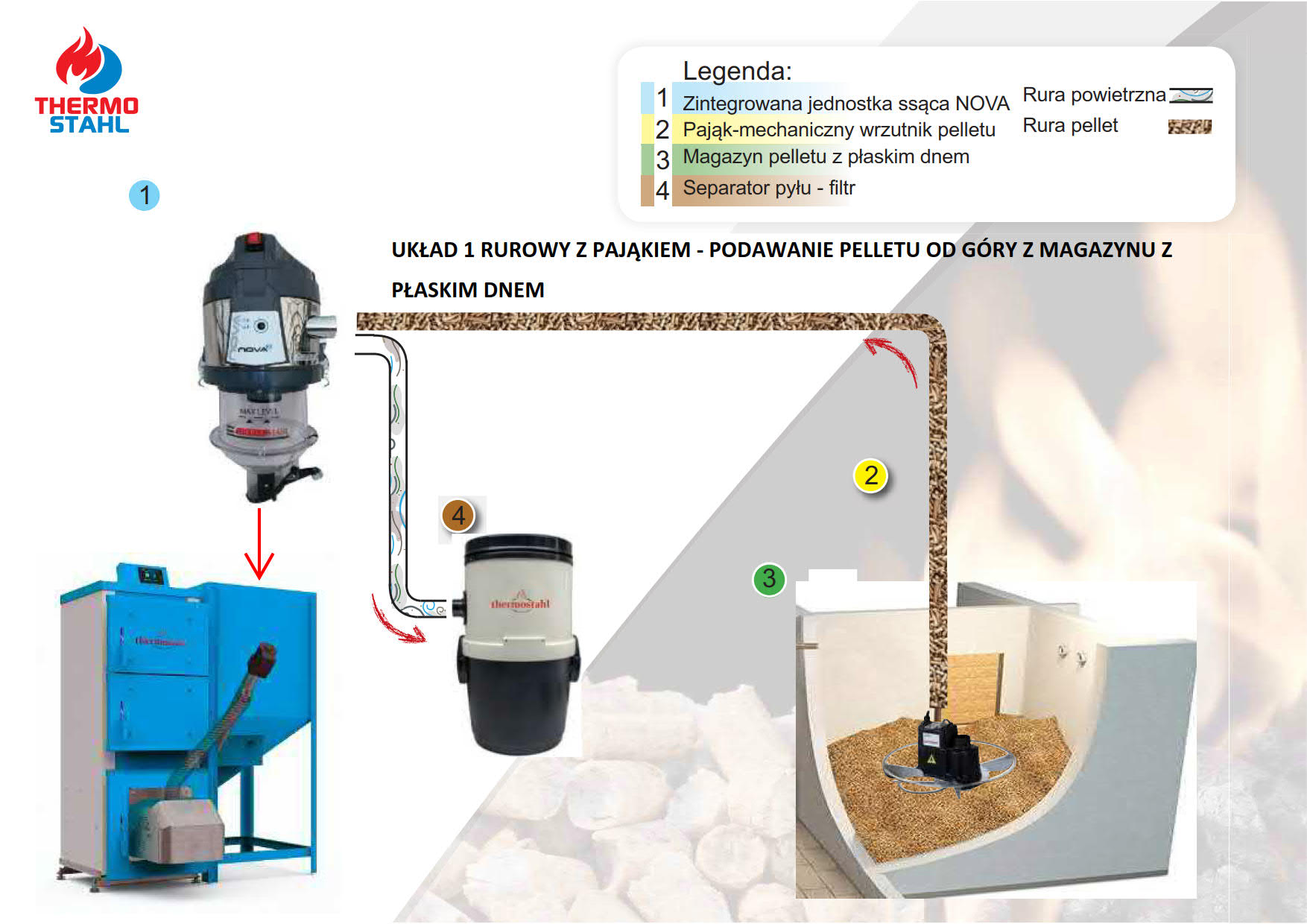

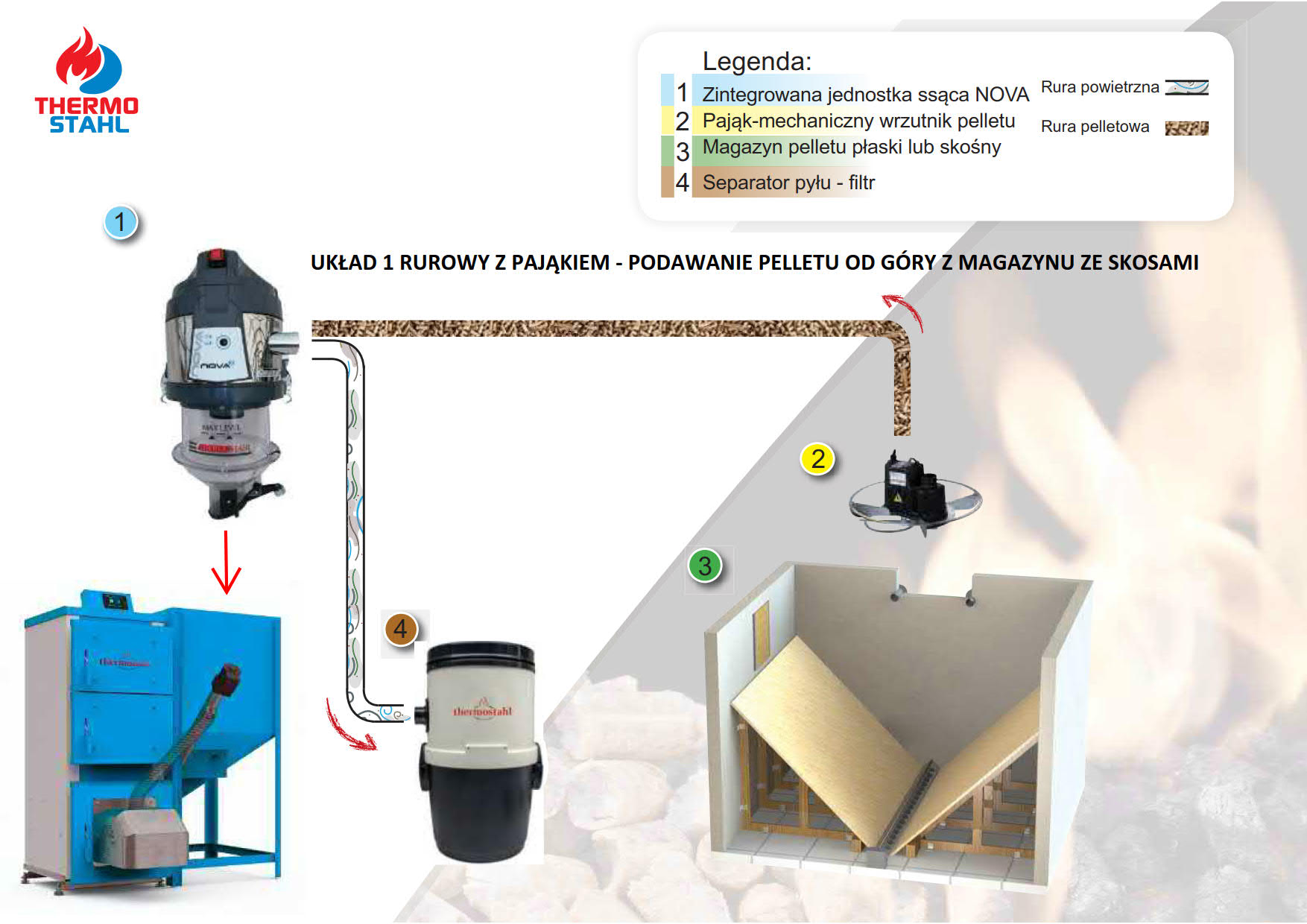

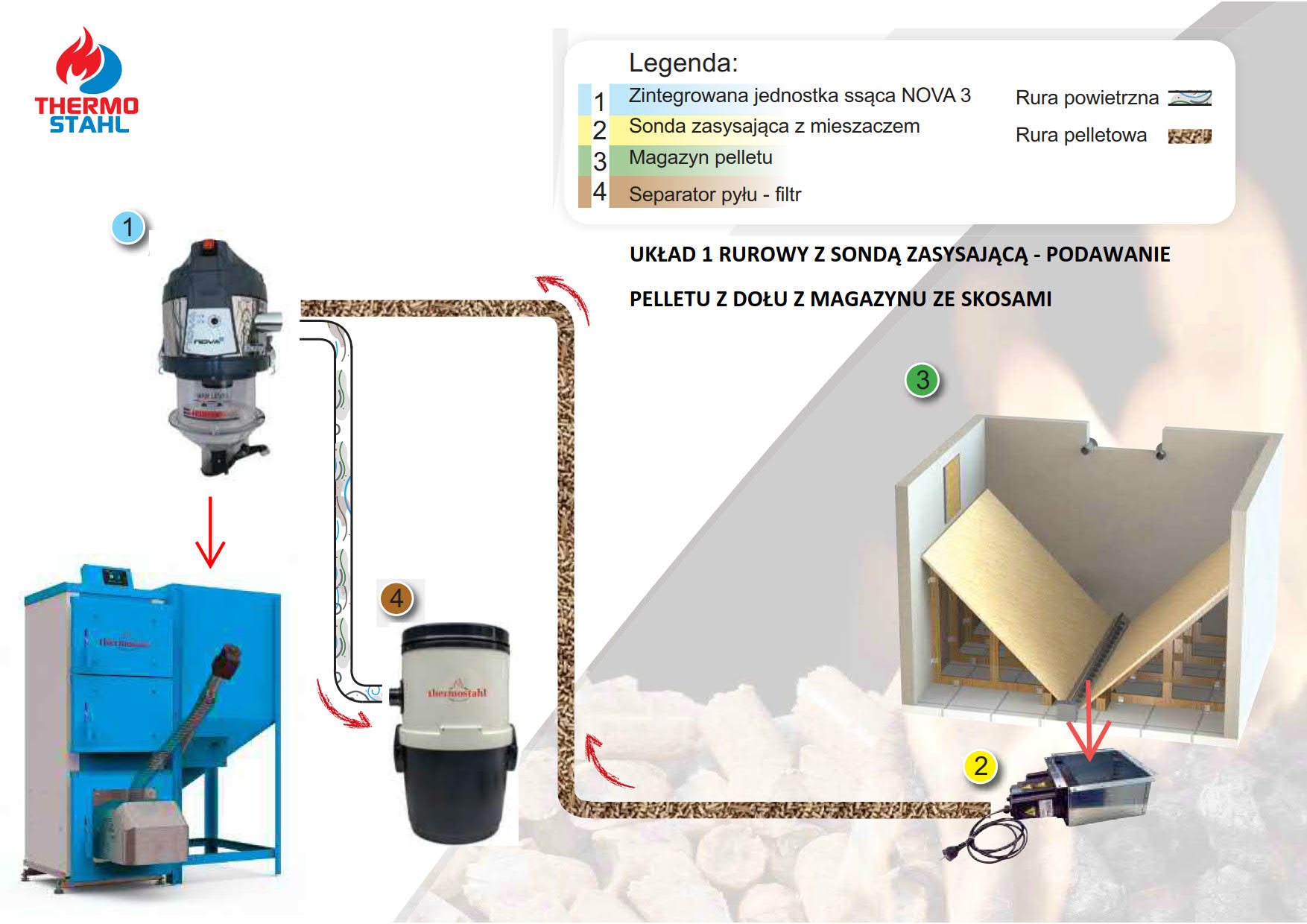

Zestaw 2 ( instalacja 1 rurowa- tylko zasilanie): Jednostka ssąca NOVA3, pająk mechaniczny wrzutnik, zestaw podwieszeniowy, rura transportowa dn50 (10m)

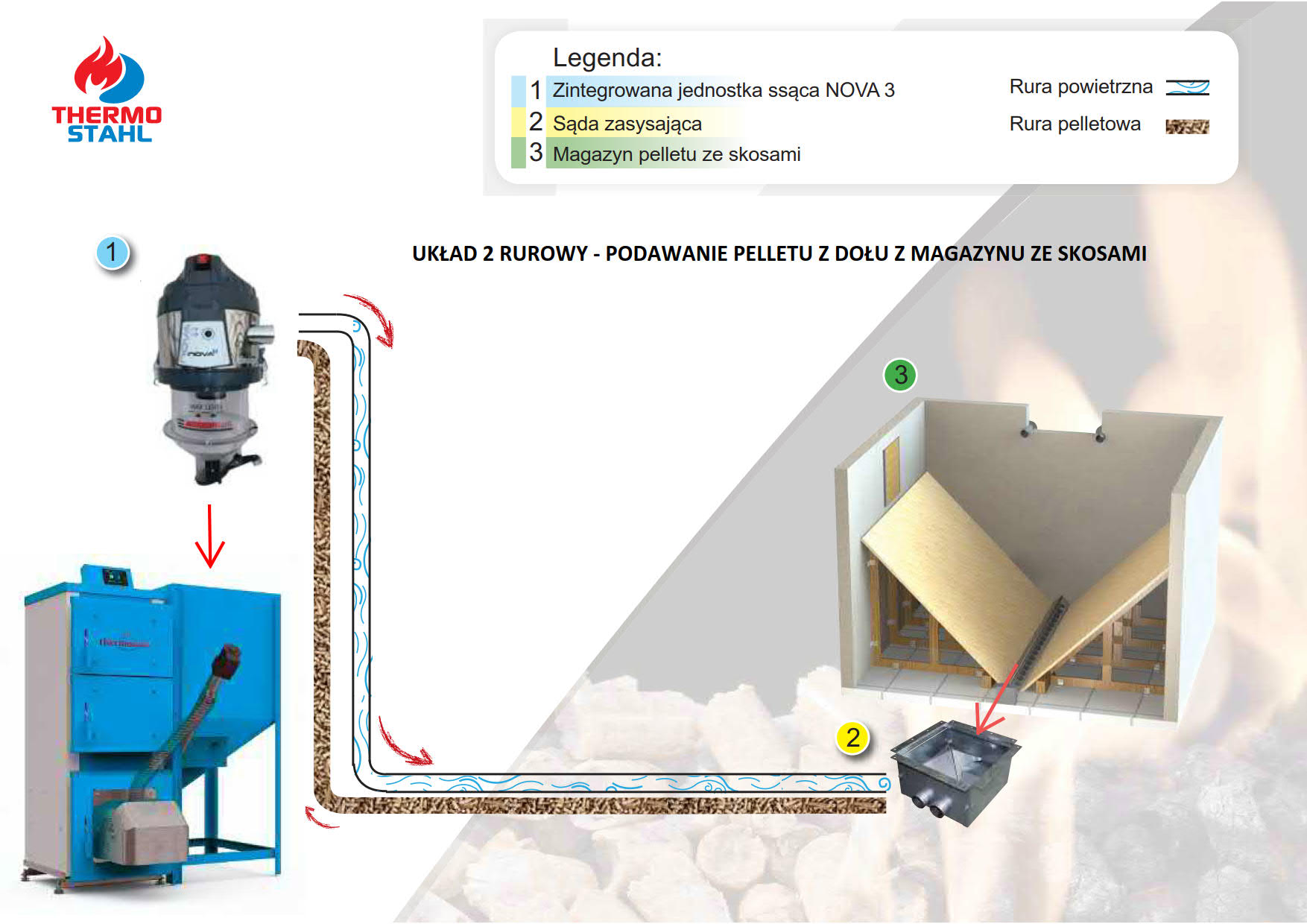

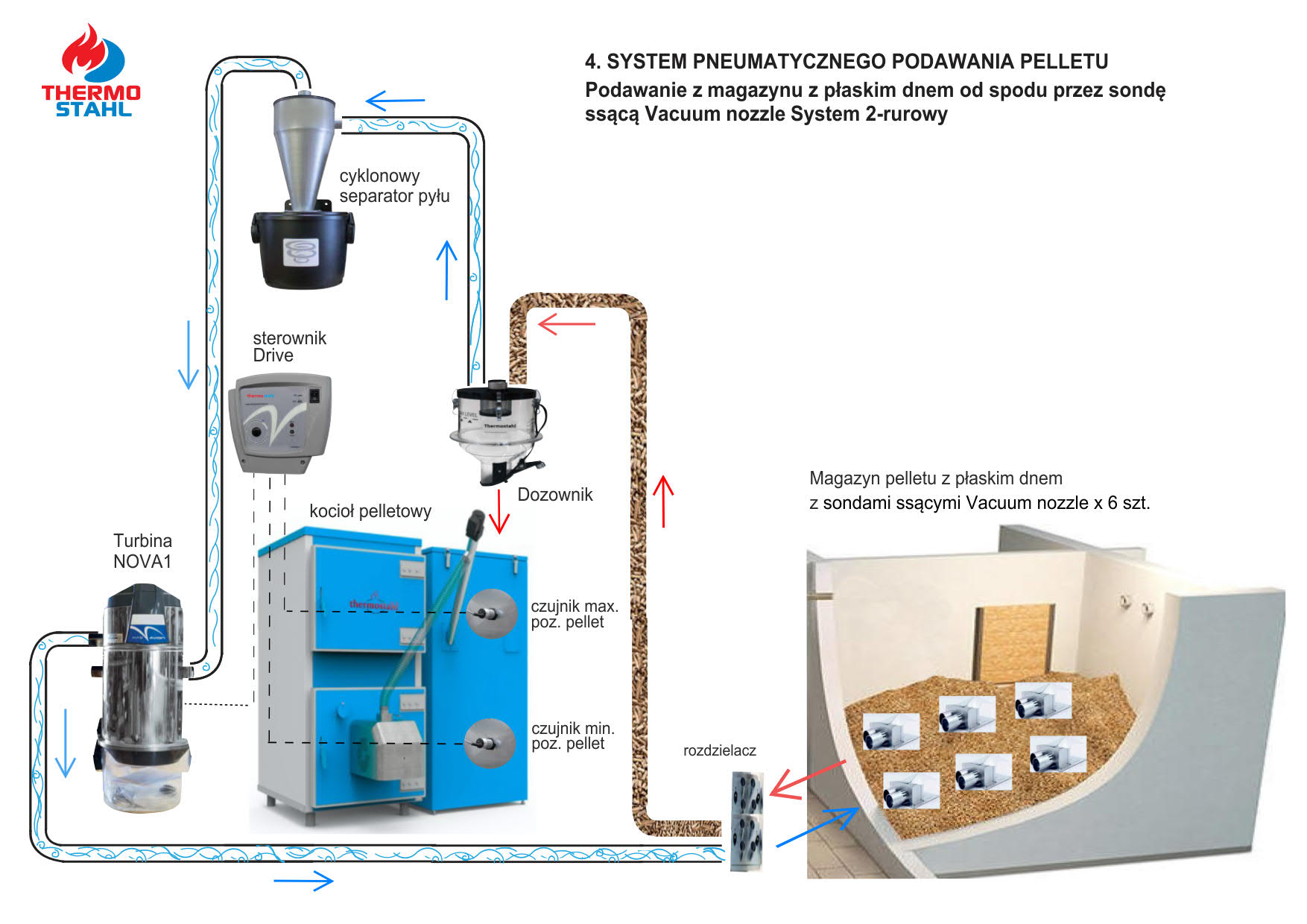

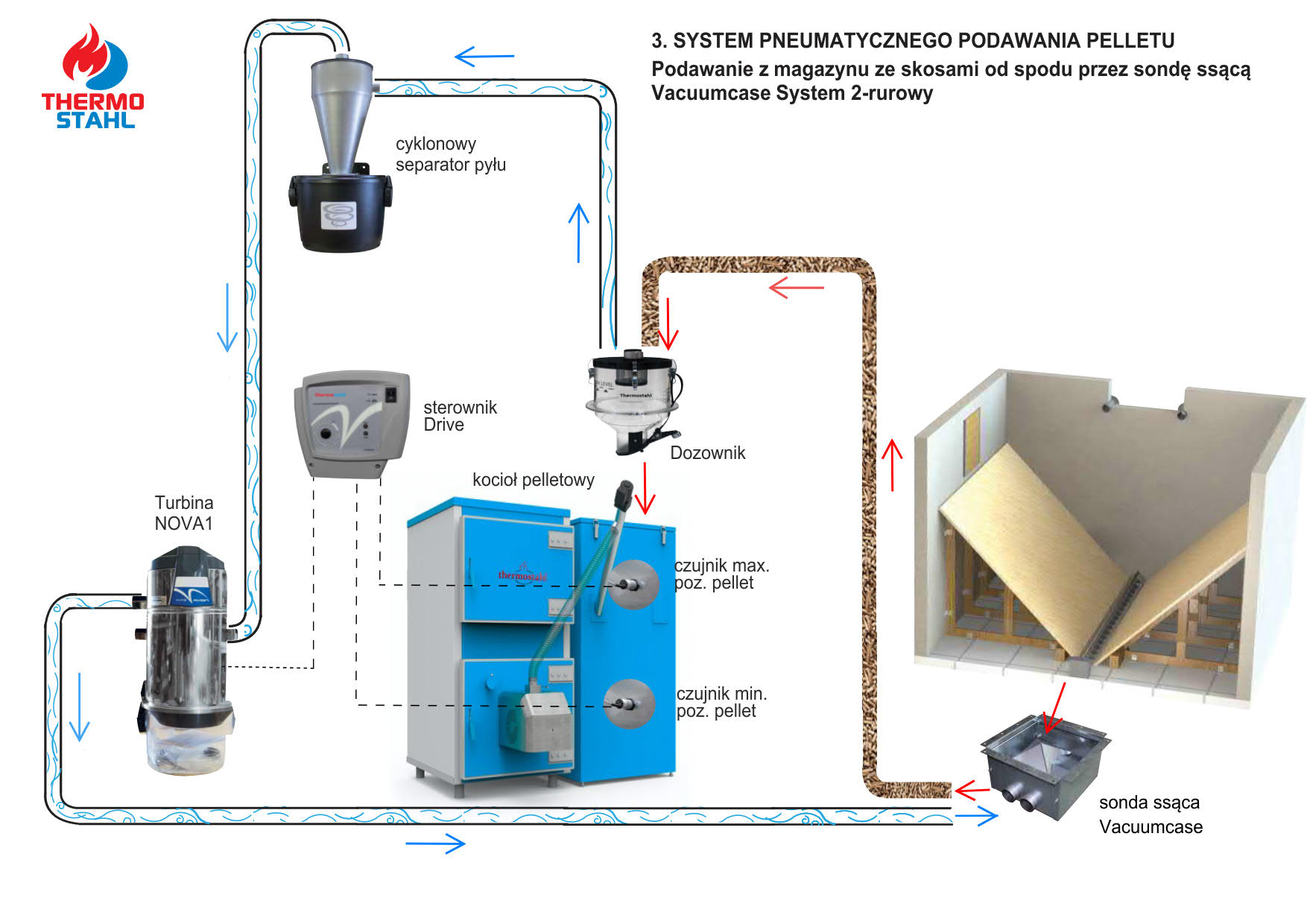

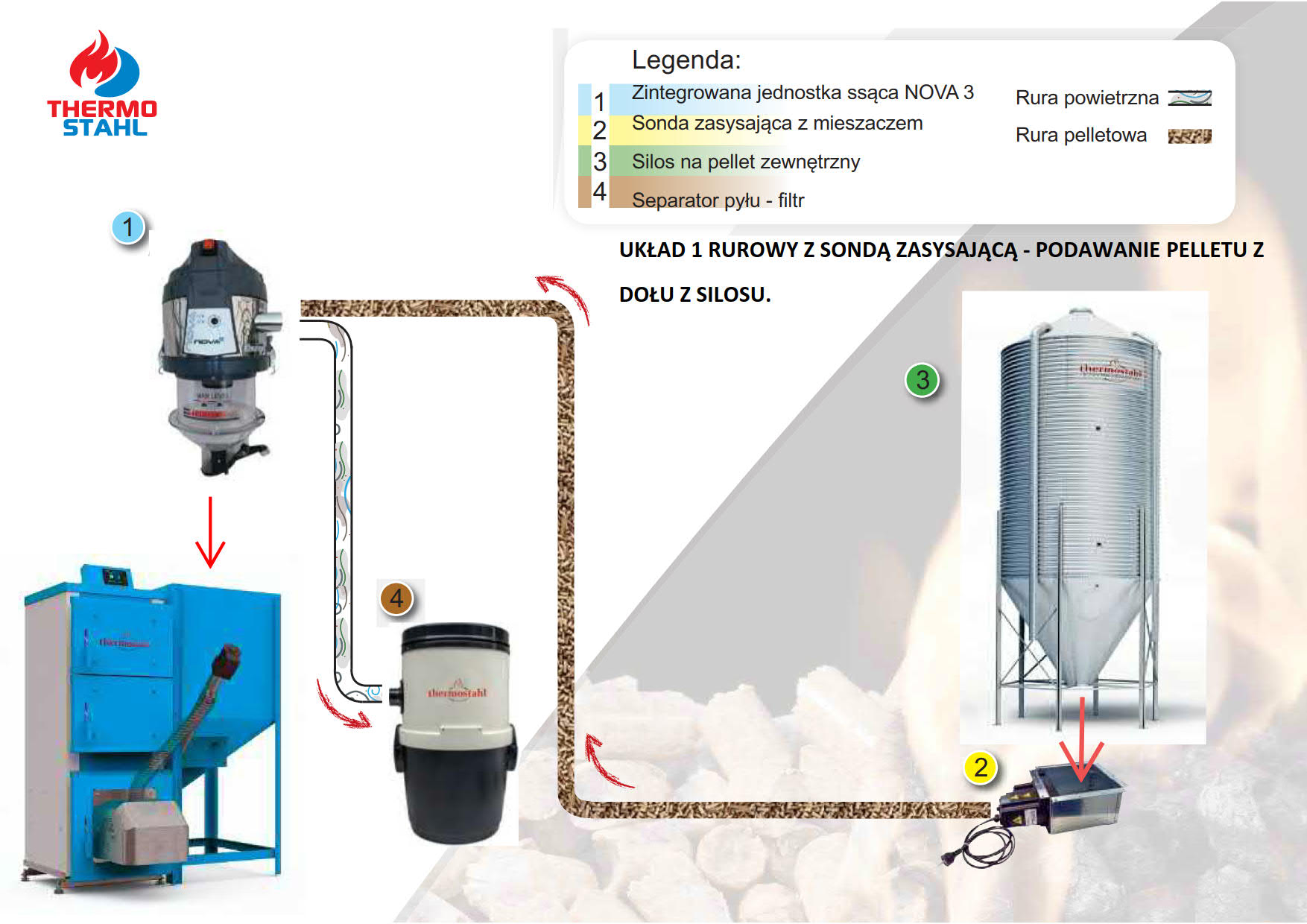

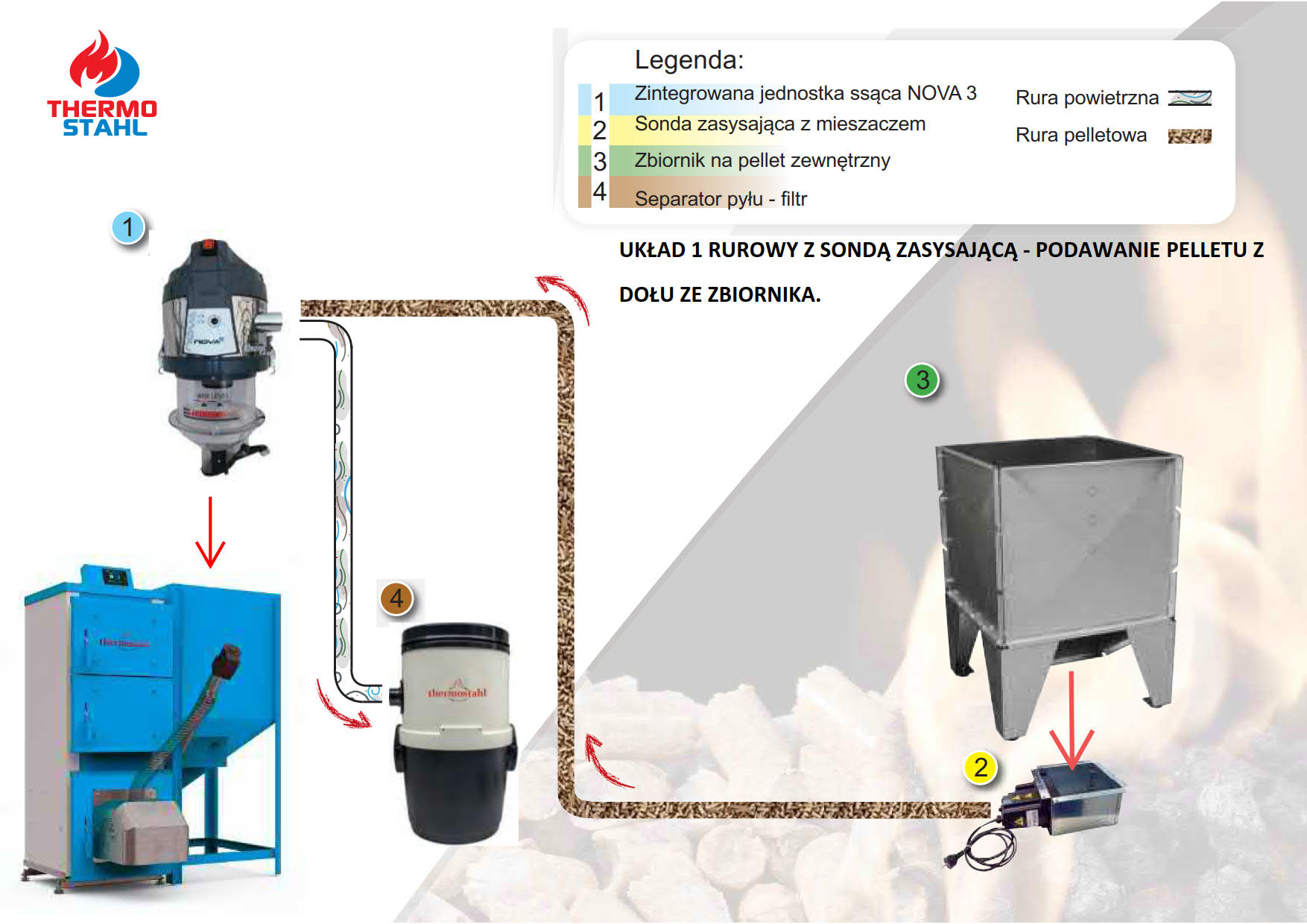

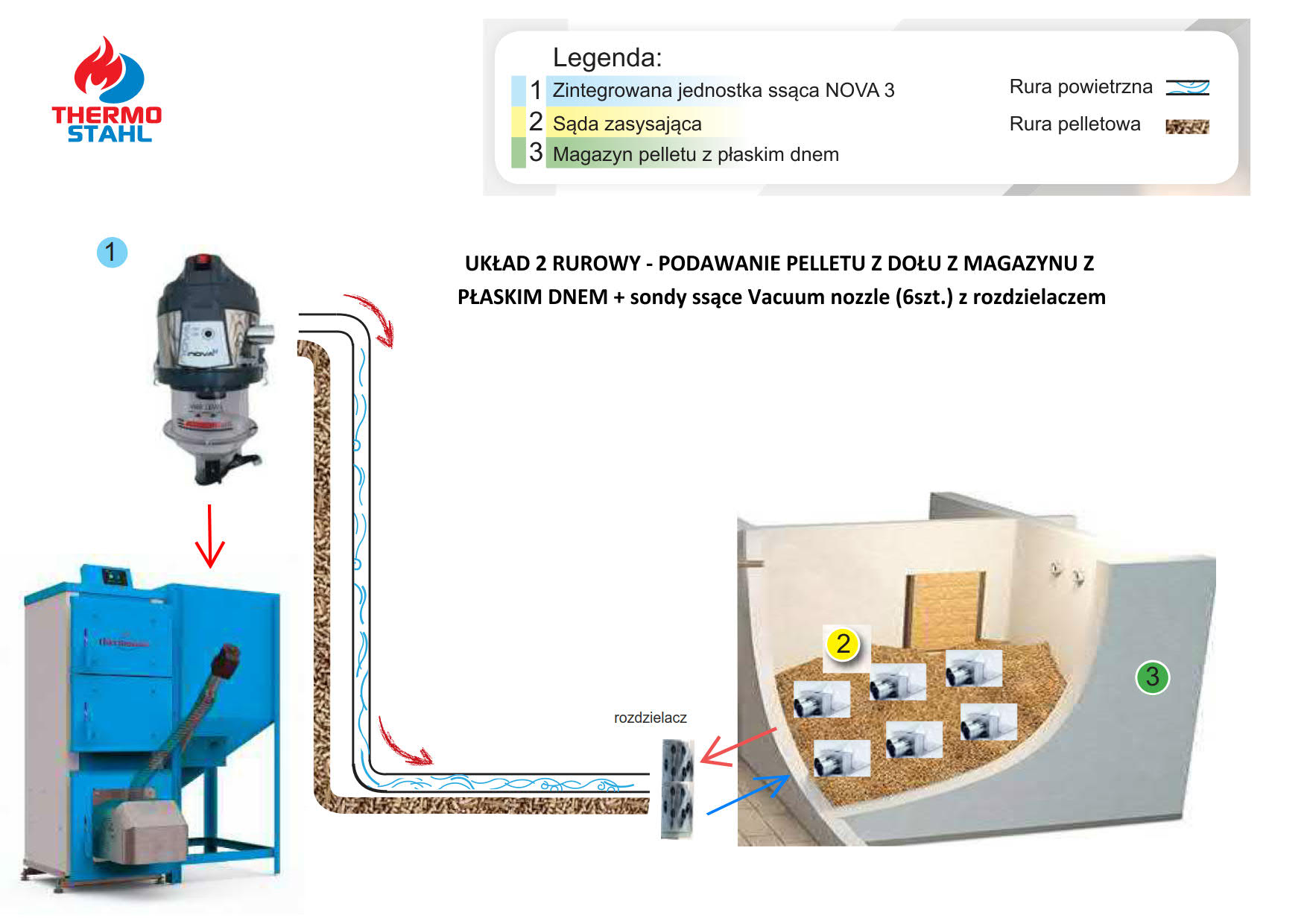

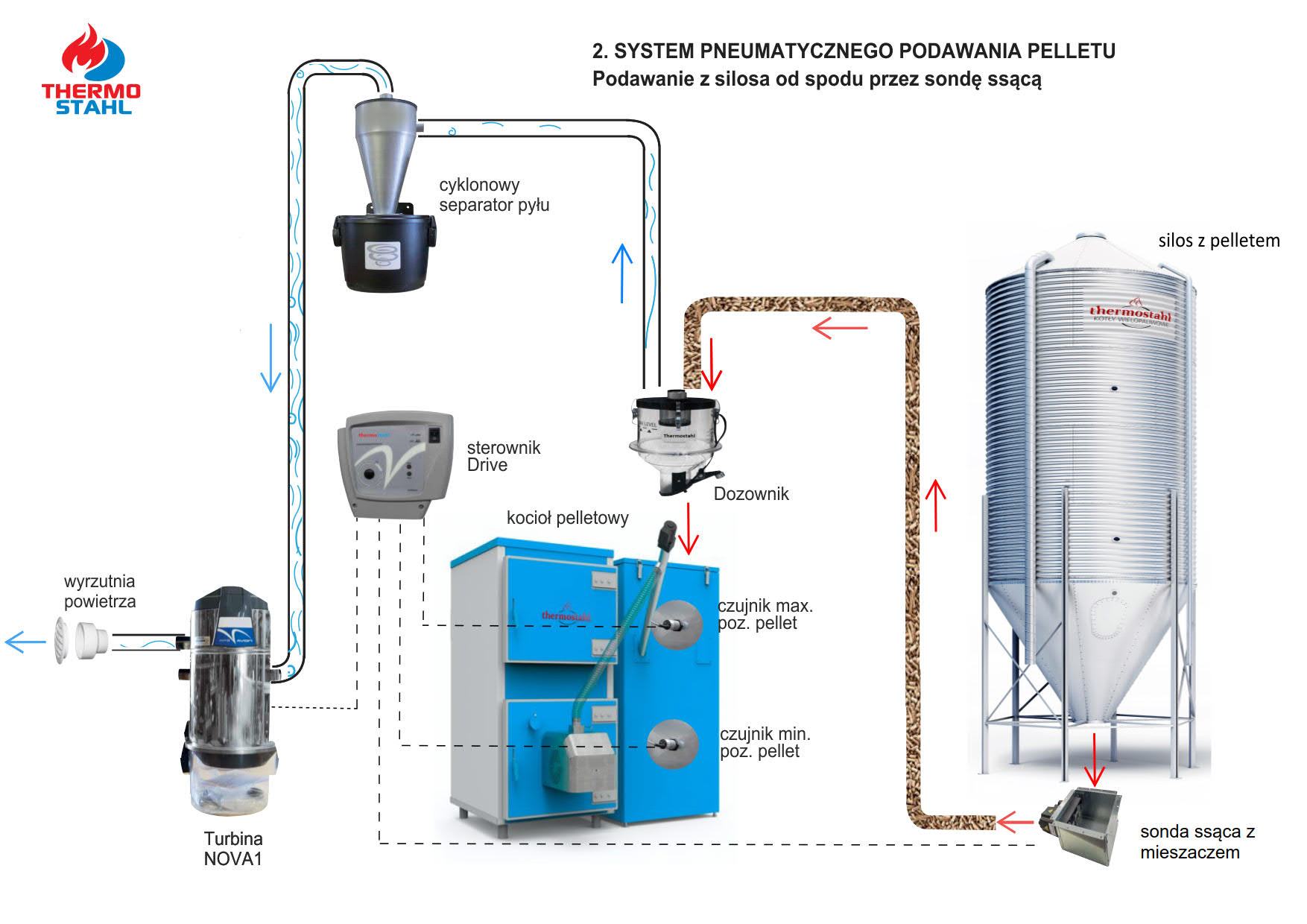

Przykłady instalacji





Właściwości

Elementy systemu

Akcesoria i przeznaczenie

JEDNOSTKA NOVA 3

Centralna kompaktowa jednostka próżniowa z turbiną ssącą – wyposażona w dozownik pelletu i panel
sterowania – 3 w jednym!

Jest uniwersalna – może być stosowana do wszystkich kotłów

Małe rozmiary

Brak połączeń między dozownikiem i turbiną – wszystko jest w 1 obudowie



RURA TRANSPORTOWA

Elastyczna rura antystatyczna do transportu pelletu dn50.





Skrzynki transportowe

vacuum case

Podłączany od spodu zbiornika pozwala na zabieranie pelletu przez pneumatyczny podajnik z podwójną rurą
transportową. Nie potrzebuje podłączenia elektrycznego.

vacu matic

Podłączany od spodu zbiornika pozwala na zabieranie pelletu przez pneumatyczny podajnik.

Pasuje do systemów jednorurowych i do każdego zbiornika pelletu.

Zawiera własny napęd z silnikiem. Wymaga podłączenia do Panelu sterowania.

PAJĄK SSĄCY

Niezależny poziomy wyrzutnik pelletu. Stosowany przy magazynach i zbiornikach pelletu z płaskim dnem. Pasuje do systemów jednorurowych. Wymaga podłączenia do panelu sterowania. Może być wyposażony w ZESTAW PODWIESZENIOWY – ułatwia pracę PAJĄKA podczas napełniania i prac obsługowych zbiornika/magazynu pelletu.

Zestaw podwieszeniowy pająk

Czasami w systemach transportu paliwa na biomasę może być potrzebny większy lub mniejszy przepływ paliwa w zależności od orurowania.

Regulator przepływu umożliwia modyfikację ilości paliwa na jednostkę czasu za pomocą prostej regulacji mechanicznej. Oznacza to mniejsze ryzyko zapychania się rur i mniejsze zużycie jednostki podciśnieniowej przez dostosowanie określonego natężenia przepływu dla każdego rodzaju układu.

Jest przeznaczony do prostego montażu pionowo lub poziomo i rozwiązuje problem regulacji natężenia przepływu na każdym typie urządzenia do zasysania paliwa używanego do rur o średnicy ø 50 mm

ZBIORNIK PALIWA – midi tank

Wykonany ze stali ocynkowanej, poj. 700l, posiada budowę modułową, dzięki czemu możemy zwiększyć jego pojemność poprzez dołączanie kolejnych modułów aż do 1300 kg. Posiada specjalny kołnierz na spodzie do podłączenia skrzynki transportowej – wylot zasobnika(5) Może być wyposażony w MODUŁ ZBIORNIKA, powiększający poj. głównego zbiornika o 200l – maksymalnie można podłączyć 2 szt. Główny zbiornik można też wyposażyć w SITO STALOWE zapobiegające dostawaniu się ciał obcych do zbiornika.

Dane techniczne

Dane techniczne

Model Nova 3
Rura wlotowaØ mm50
Rura wylotowaØ mm50
Stopień ochronyIP20
MocV ac230
CzęstotliwośćHz50/60
Moc silnikakW1,35
NatężenieA  6
Max wydatek powietrzam3/h216
Filtr siatkowy–TAK
Max pojemność dozownikal5,2
Tłumik wylotu powietrzaTAK
Max wydajność dla pelletu *kg/h250
Poziom hałasu **dB(A)< 70

* Maksymalna wydajność jest orientacyjna i może się różnić w zależności od rodzaju paliwa
** Nominalne poziomy hałasu. Poziomy mogą się różnić w zależności od miejsca instalacji i rodzaju instalacji.
*** NOVA 3 ma króćce podłączeniowe tylko z prawej strony
