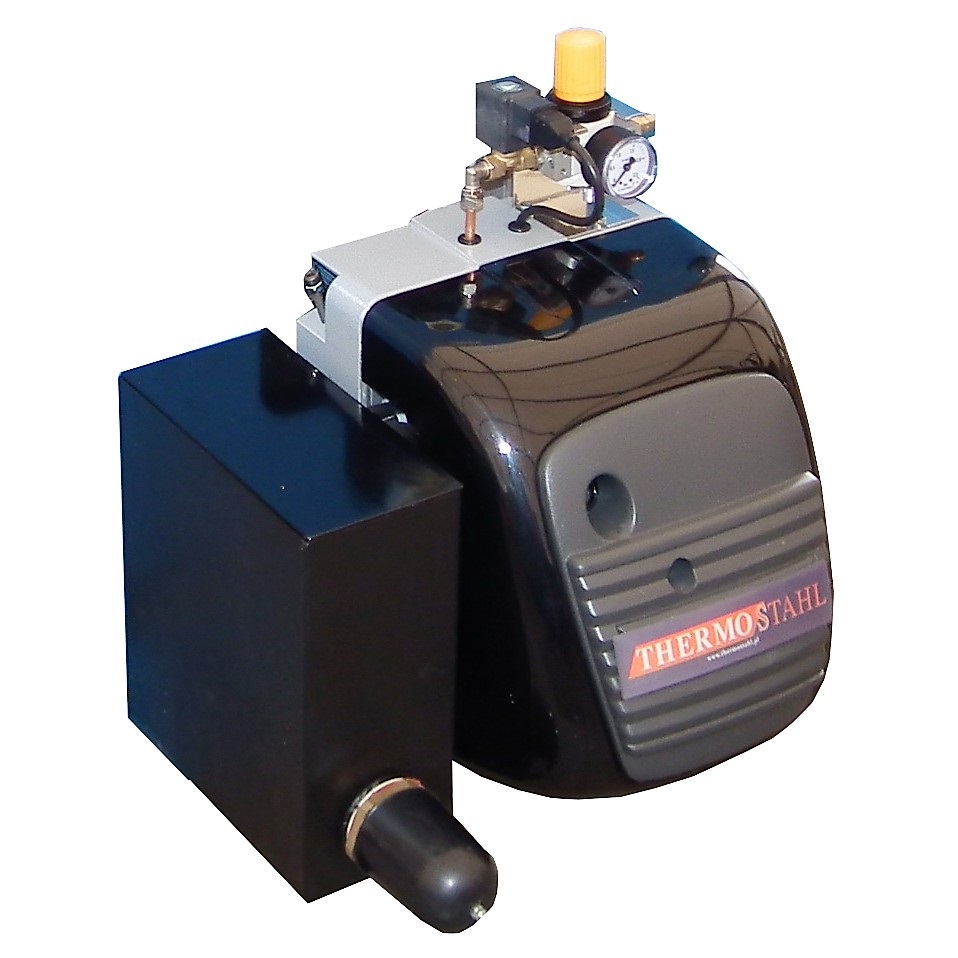

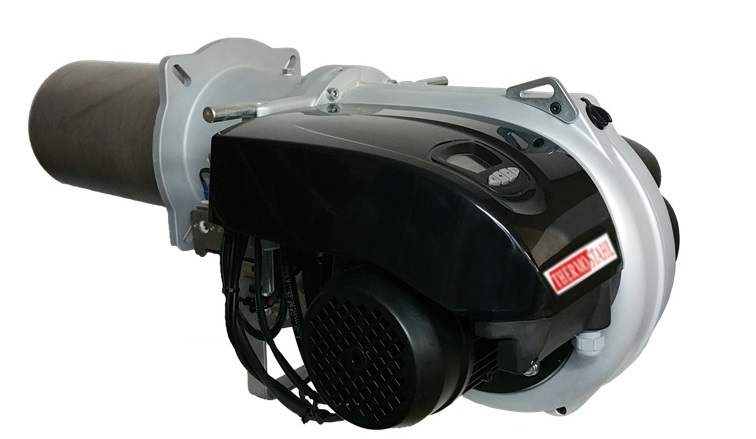

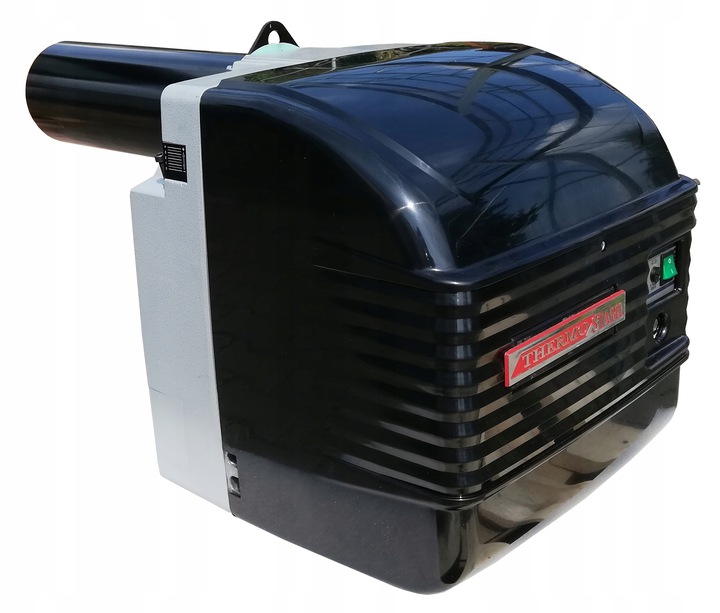

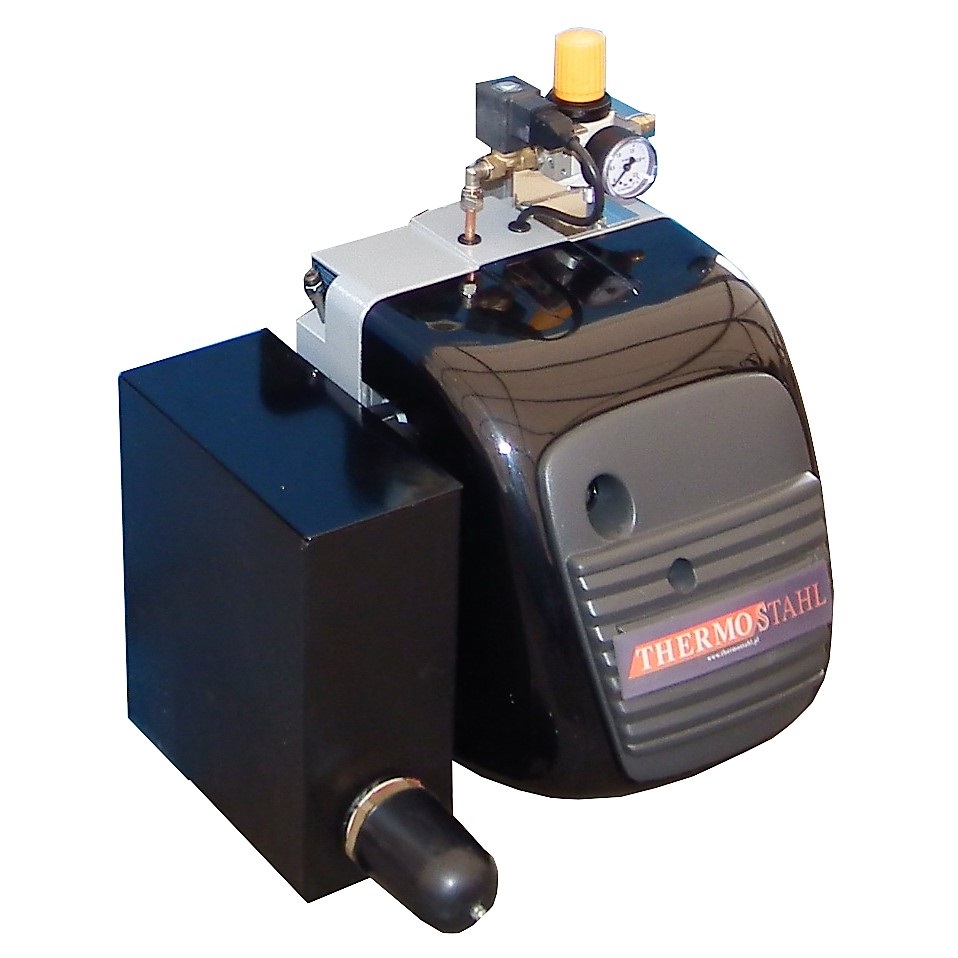

• Wysokiej klasy palnik multi-olejowy
• Łatwa regulacja – pokrętło regulatora ciśnienia oleju i przepustnica powietrza
• Montaż w dowolnych kotłach olejowych, gazowych lub na paliwa stałe
• Tania eksploatacja – darmowe źródło energii
• Wysoka sprawność – niskie zużycie paliwa
• Niezawodny i prosty w obsłudze

PRACA PALNIKA

Palnik należy podłączyć do instalacji olejowej 2-rurowej (np. z miedzi) do 7m oraz do instalacji powietrznej z kompresora. Paliwo zasysane jest ze zbiornika oleju przez pompę paliwową palnika. Przechodzi przez filtr oleju (zewnętrzny) i dostarczane jest do zbiorniczka podgrzewającego (w palniku), z którego zasysane jest na dyszę. Następnie przechodzi na koniec rury płomieniowej gdzie przy pomocy elektrody następuje zapłon.

Praca palnika jest automatyczna, palnik pracuje w cyklach praca/postój – płomień palnika nagrzewa wodę w kotle do zadanej temperatury po czym termostat wyłącza go. Całym procesem steruje regulator kotła znajdujący się w komplecie.

Moc palnika regulujemy w prosty sposób pokrętłem regulatora ciśnienia oleju i przepustnicą powietrza.

Dokładne informacje znajdują się w Instrukcji Obsługi Palnika.

Budowa kotła

---

KORPUS KOTŁA

• Kocioł jest zaprojektowany aby elementy objęte płomieniem palnika miały styczność z przestrzenią wodną kotła.
• Średnica, ilość oraz długość płomieniówek jest tak dobrana aby była możliwość wykorzystania maksymalnej mocy cieplnej spalin.
• Poszczególne elementy kotła są spawane na automatach spawalniczych (MIG-MAG) metodą impulsową. Tylnej części kotła znajdują się drzwiczki rewizyjne.
• Kotły ENERSAVE przystosowane są do pracy przy ciśnieniu roboczym 4-5 bar (zależnie od mocy kotła).

DRZWI KOTŁA

• Drzwi kotła są izolowane materiałem ceramicznym (ASFIL) oraz dodatkowo od zewnątrz watą szklaną.
• Drzwi kotłowe posiadają otwór służący do zamontowania palnika oraz wziernik do komory spalania.



PODSTAWOWY PANEL STERUJĄCY EN2 (palnik 1 lub 2 stopniowy)

Regulator kotłów gazowych, olejowych i wielo-olejowych

Podstawowym zadaniem regulatora jest utrzymywanie zadanej temperatury kotła CO z 1-stopniowym lub 2-stopniowym palnikiem olejowym lub gazowym. Regulator może pracować w układzie z pompą obiegową i rozdzielaczem. Zmiany konfiguracji dokonuje się w parametrze “Układ pracy”. Regulator współpracuje z termostatem pokojowym. Podłączenie termostatu pokojowego umożliwia dodatkowo monitorowanie pracy regulatora.

Termostat bezpieczeństwa STB

Regulator wyposażony jest w termostat bezpieczeństwa STB, który wyłączy palnik, jeżeli temperatura kotła przekroczy 95 st C. Po znalezieniu przyczyny zadziałania termostatu należy go zresetować ręcznie.

Sterowanie palnikiem

Palnik kotła jest załączany, kiedy temperatura w kotle spadnie o ok. jeden stopień poniżej wartości zadanej minus histereza kotła. Palnik jest wyłączany kiedy temperatura zadana kotła zostanie osiągnięta. Na przykład jeśli temperatura zadana = 70°C, a histereza = 3°C, to palnik załączy się przy temperaturze kotła 66°C a wyłączy przy temperaturze  70°C.

Praca z termostatem pokojowym

Współpraca z termostatem pokojowym ułatwia utrzymanie właściwej temperatury w ogrzewanych pomieszczeniach. Wpływa również na oszczędność opału. Kiedy temperatura pomieszczenia osiągnie wartość ustawioną na termostacie, informacja o tym dociera do regulatora a regulator wyłącza palnik i pompę CO.

1. Termometr temperatury wody w kotle
2. Termostat palnika
3. Termostat bezpieczeństwa STB
4. Termostat pompy
5. Główny włacznik zasilania
6. Lampka pracy pompki
7. /8 . Lampka pracy pompki 1/2*

• opcja dodatkowa na zapytanie

Główny wyłącznik (5) ON/OFF wyłącza zasilanie elektryczne wszystkich urządzeń.
Termostat palnika (2) przerywa pracę palnika po osiągnięciu zadanej temperatury kotła. Zaleca się ustawienie tej temperatury w przedziale 70-90 st C. Nigdy nie należy ustawiać tej temperatury poniżej 55 st C. Termostat palnika może sterować palnikami jednostopniowymi lub dwustopniowymi, przy zadanej różnicy temperatur pomiędzy dwoma stopniami wynoszącej 7 st C. Termostat pompy (4) uruchamia funkcję pompy obiegowej przy zadanej temperaturze. Zaleca się ustawienie tej temperatury na poziomie 45-55 st C.
Termostat bezpieczeństwa (3) STB przerwie dopływ prądu do palnika, jeżeli temperatura kotła przekroczy 95 st C. Jeśli tak, należy go zresetować ręcznie, odkręcając plastikową osłonę.
Lampki sygnalizacyjne palnika i pompy odpowiadają funkcjom odpowiednich urządzeń.
Panel sterujący oferuje możliwość połączenia z termostatem pokojowym. Po otwarciu styku termostatu pokojowego, palnika zostaje wyłączony.

Obsługa zasobnika CWU

Obsługę zasobnika CWU można włączyć w parametrze „Praca CWU”. Można wybrać pracę równoległą z CO lub priorytet CWU – wtedy podczas ładowania zasobnika CWU pompa CO zostaje wyłączona. Zasobnik jest ładowany, jeśli jego temperatura spadnie o jeden stopień poniżej wartości zadanej minus wartość parametru „Histereza ładow. CWU”. Jeżeli jest taka potrzeba regulator podnosi temperaturę zadaną kotła o wartość ustawioną w parametrze „Nadwyżka CO do ład. CWU” ponad temperaturę zadaną CWU. Pompa CWU zostaje załączona kiedy temperatura kotła jest odpowiednio wyższa od temperatury zasobnika, takie działanie zapobiega wychładzaniu zasobnika przez kocioł. Ładowanie kończy się po osiągnięciu przez zasobnik temperatury zadanej. Pompa ładująca pracuje jeszcze przez czas ustawiony w parametrze „Czas wybiegu pomp” aby bezpiecznie rozebrać ciepło nagromadzone w kotle podczas ładowania zasobnika CWU. Czas wybiegu może zostać automatycznie skrócony, jeżeli temperatura kotła na to pozwoli.

SCHEMAT WEWNĘTRZNEJ INSTALACJI ELEKTRYCZNEJ PANELA STERUJĄCEGO do ENP

LISTAWAPRZYŁĄCZENIOWA:
1,2,3 – zasilanie główne 230V
4,5,6 – pompa zasilanie
7,8 – termostat pokojowy
9,10,11 – palnik zasilanie
12,13 – 1 stopień palnika
14,15 – 2 stopień palnika









SKŁADNIKI STEROWNIKA:
M -Główny włącznik zasilania
TS -Termostat bezpieczeństwa
TB – Termostat palnika
TP – Termostat pompy
L – Lampkapracykotła
LB1 – Lampka pracy palnika st.1*)
LB2 – Lampka pracy palnika st.2*)
LP – Lampka pracy pompy
TR – termostat pokojowy
G – uziemienie
*) opcja dodatkowa na zapytanie

PODŁĄCZANIE STEROWNIKA
Odkręcić pokrywę panelu sterującego, aby uzyskać dostęp do zacisków przyłączeniowych we wn
ętrzu. Podłączyć główne zasilanie elektryczne do zacisków 1, 2, 3, jak pokazano. Palnik podłączamy do zacisków 9, 10, 11, a pompę do zacisków 4, 5, 6. Podłączyćsterowanie palnikiem stopnia 1 i stopnia 2 odpowiednio do zacisków 12,13 i 14,15. Pomiędzy zaciskami 7, 8 znajduje się zworka. Jeśli chcesz podłączyć termostat pokojowy, zdejmij zworkę i podłącz ją do tych dwóch zacisków.
Uwaga: Termostat pokojowy musi miećprosty przerywacz stykowy. Nie wolno podłączać
termostatu cyfrowego z wyjściem sygnału elektrycznego!









Do pobrania

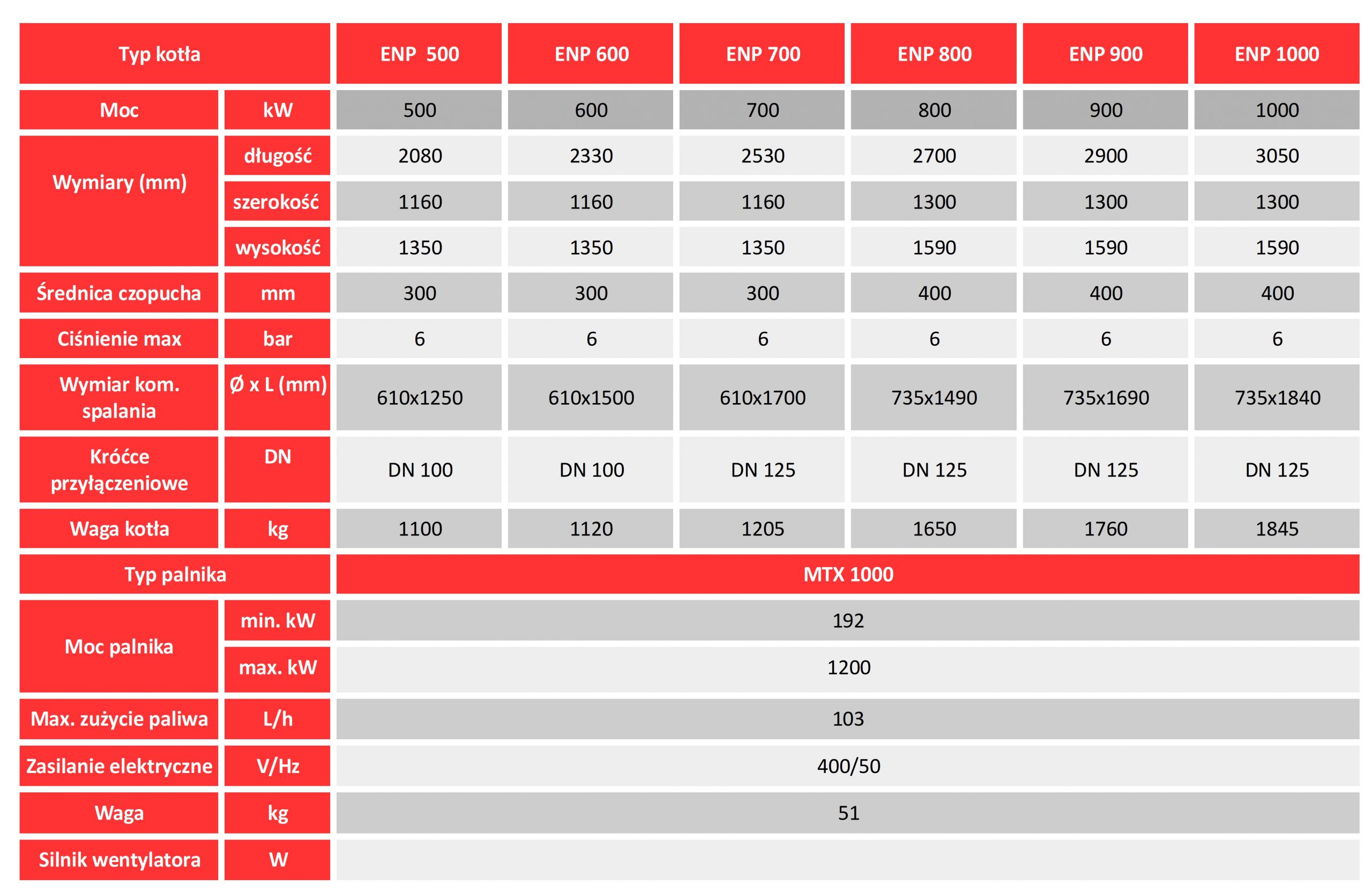

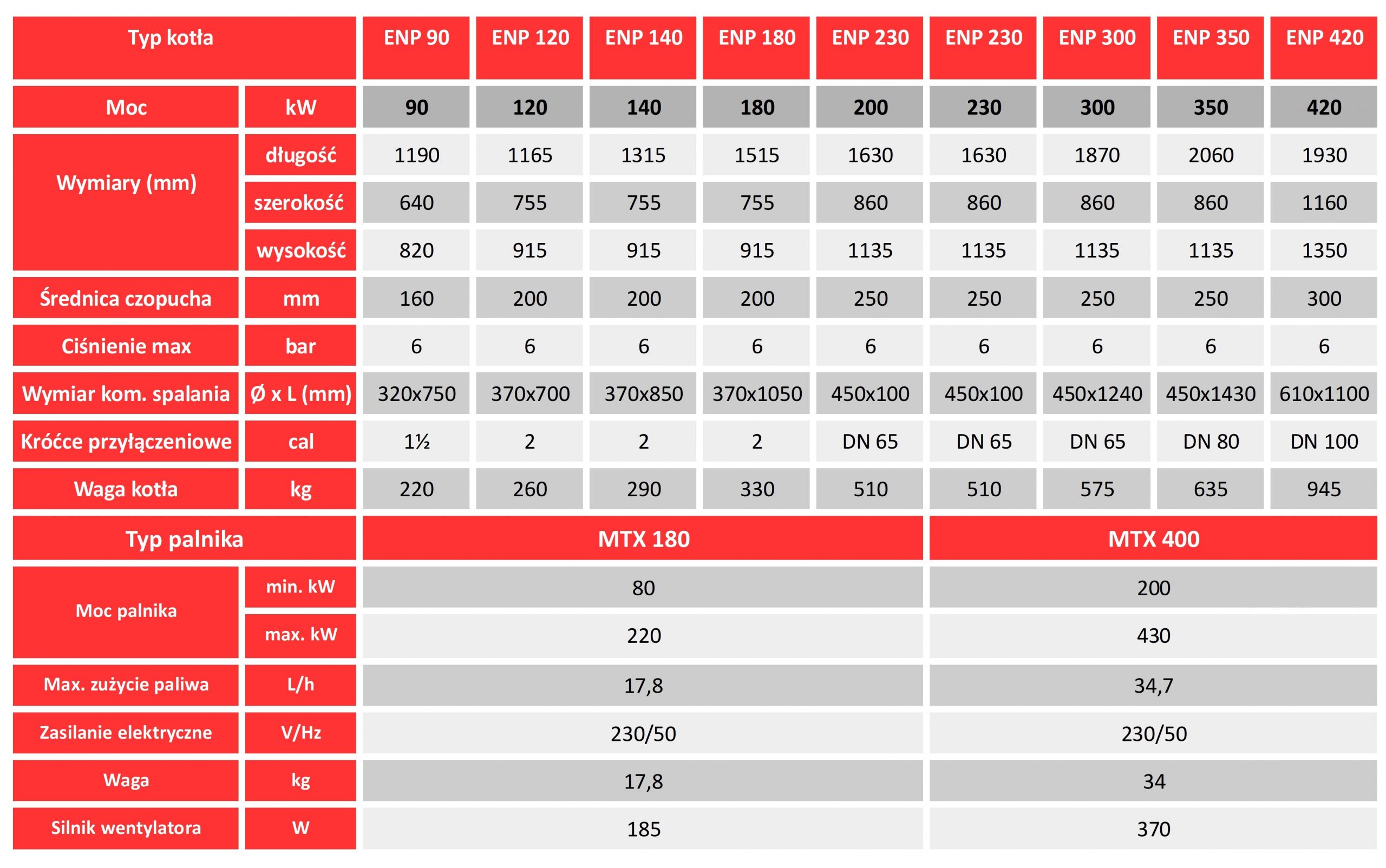

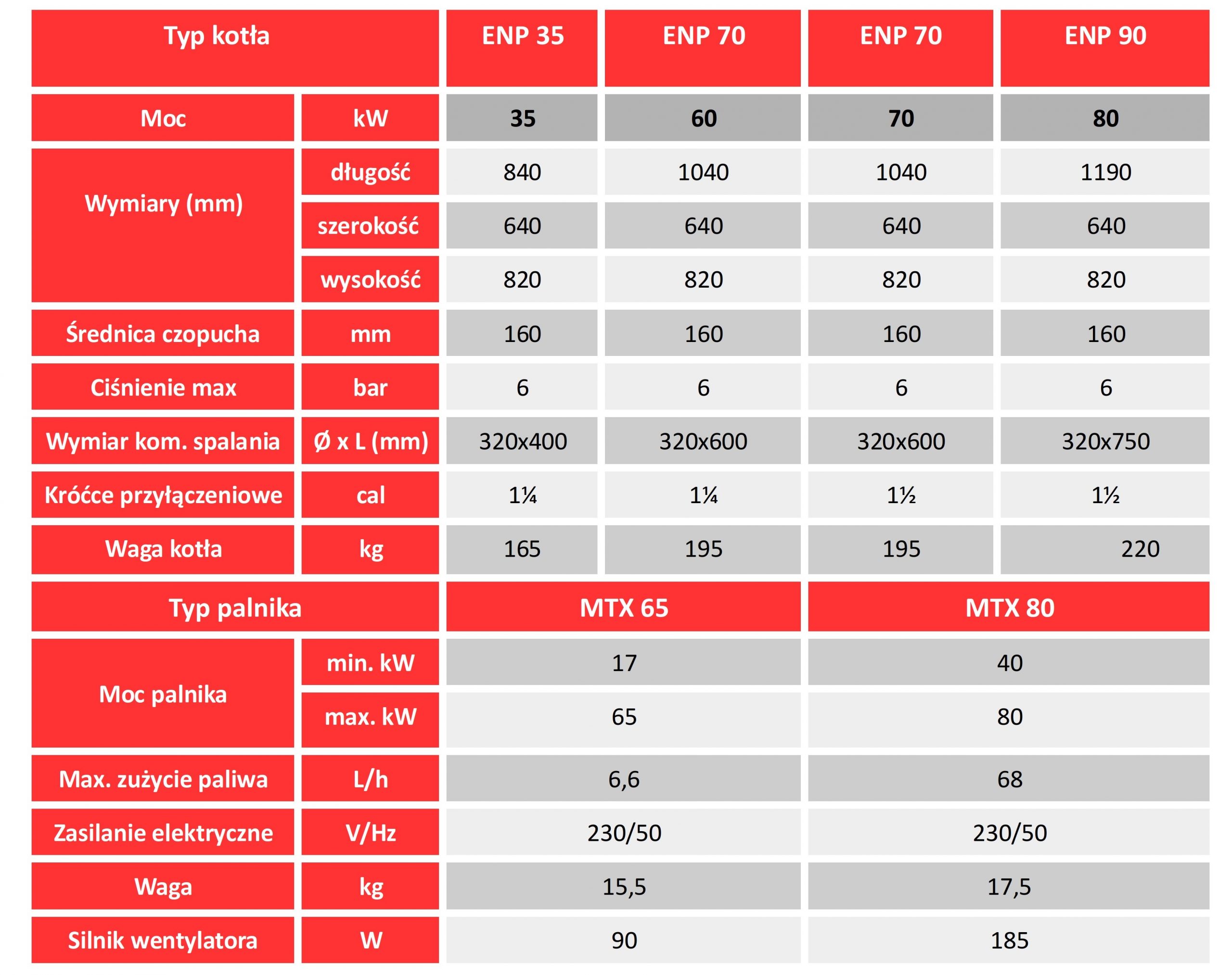

• karta katalogowa kotła i palnika ENP+MTX

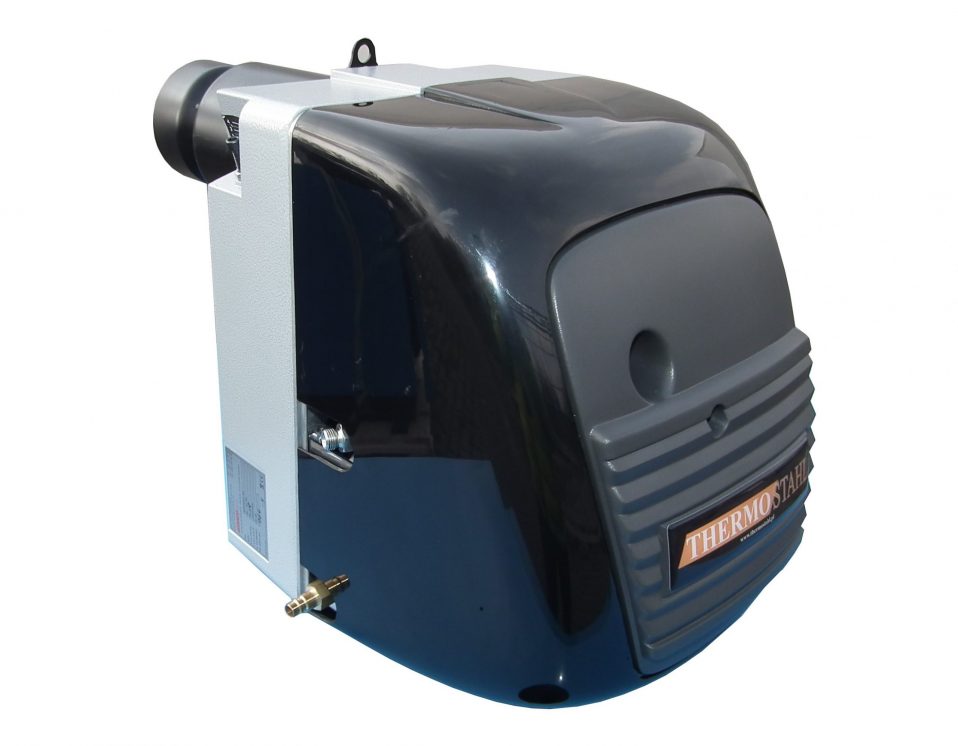

• karta katalogowa palników MTX
• Dokumentacja techniczna

  Dokumentacja techniczna kotła na oleje
