Kocioł Hybrid Drewko

Moc produktu: 12-24 kW

Kocioł hybrydowy na drewno i pellet DrewKo Hybrid – zgazowujący, ekologiczny, podlegajacy dofinansowaniu = dotacja z Programu Czyste Powietrze!

  • Kocioł zgazowujący drewno/pellet DrewKo Hybrid –  zgodnie z normą PN-EN 303-5+A1:2023-05
  • wyposażony w samoczyszczący palnik z obrotową komora spalania Easy ROT.
  • konieczny montaż z buforem ciepła w celu zabezpieczenia instalacji!
  • Do kotła można dobrać osobny zasobnik na pellet (Ocynkowany stalowy wolnostojący ). Zasobnik może być usytuowany z prawej lub lewej strony kotła, pozwala na dłuższy okres pracy urządzenia bez dosypywania paliwa/pelletu.
  • Kotły o podwyższonym standardzie – pyły ≤ 20 mg/m3

Kocioł znajduje się na liście ZUM

ID urządzeń: 12 kW – KZ-400711,

18 kW– KZ-200712, 24 kW – KZ-000713



od 18300 brutto + cena zasobnika

Drewno

Pellet

Masz pytania?

(+48) 22 758 40 96

pon. - pt. 8:00 - 16:00

(+48) 664 473 361

thermostahl@thermostahl.pl

Opis produktu

Do pobrania

Kocioł DrewKo HYBRID 12- 24kW

zgazowujący drewno i na pellet

Kocioł o o podwyższonym standardzie, dwupaliwowy na pellet drzewny i drewno kawałkowe, kwalifikuje się na dotację z programu „Czyste Powietrze” jako kocioł na drewno . Doskonałe rozwiązanie na trudne czasy lub gdy Użytkownik posiada własne zasoby drewna.

Wybór sposobu palenia nalezy przestawić funkcje na sterowniku kotła.

  • Kocioł jest przystosowany do montażu w układzie otwartym i zamkniętym.
  • Gwarancja na wymiennik kotła może zostać przedłużona do 60 miesięcy pod warunkiem zabezpieczenia powrotu kotła temperaturą o wartości minimum 50*C
  • Do układu z kotłem wymagany jest bufor ciepła, dla kotła 12kW wymagany bufor to 504l, dla kotła 18kW to 756l a dla kotła 24kW to 1008l.
  • Zestaw nie zawiera zasobnika na pellet – do wyboru 120, 220, 340, 600, 1400, 2400, 3000 litrów.
  • Zbiornik na pellet można umiejscowić po dowolnej stronie kotła a sam podajnik o długości 2mb może zostać skrócony zgodnie z potrzebami w danej kotłowni.
Moc nominalna Wielkość powierzchni ogrzewanej
12 kW – DrewKo Hybrid do-120 m²
do-160 m²*
18 kW – DrewKo Hybrid 120-180 m²
160-240 m²*
24 kW – DrewKo Hybrid 180-240 m²
240-320 m²*

kocioł hybryda DrewKo

PARAMETRY TECHNICZNE

TYP KOTŁA 12Kw 18Kw 24Kw
Moc kW 12 18 24
Zakres mocy kW 3,6-12 5,5-18 7,2-24
Zalecana objetość zbiornika akumulacyjnego l 500 760 1000
Orientacyjna pow. grzania m2 do-120 *
do-160 **		 120-180*
160-240**		 180-240*
240-320**
Masa kotła kg 375 405 443
Pojemność wodna kotla l 73 81 90
Klasa energet. A+
Pojemność zasobnika l Wielkość zasobnika wg zamówienia
Sprawność przy mocy nominalnej – drewno % 90 89,3 88,5
Sprawność przy mocy nominalnej – pellet % 91,5 91,2 90,8
Paliwo podstawowe zgodne z normą
PN-EN 303-5:2012		 drewno szczapy i polana drewna liściastego, Wartość opałowa 17MJ/kg, Wilgotność 12-20%, Zawartość popiołu ≤ 1%, Obwód polan 30-4cm
Paliwo zastępcze zgodne z normą
PN-EN 303-5:2012		 pellet Pellet 6-8 mm, frakcja granulat, wartość opałowa > 17 MJ/kg.
Temperatura wody na zasilaniu min/max. ° C 55-85
Max. Dopuszczalne ciśnienie robocze bar 2,0
Wymagany ciąg kominowy bar ~0,20
Średnica zasilania/powrotu mcal 1,5″
Średnica króćca spustowego mcal 3/4″
Średnica czopucha ø 160
Pobór mocy elektrycznej przy rozpalaniu W 367
Pobór mocy elektrycznej przy pracy kotła z mocą min. W 29 34 36
Pobór mocy elektrycznej przy pracy kotła z mocą maks. W 49 55 59
Moc zapalarki W 300
* przy budynkach starszych z gorszą izolacją termiczną 100W/m2
** przy budynkach nowszych z lepszą izolacją termiczną 75W/m2

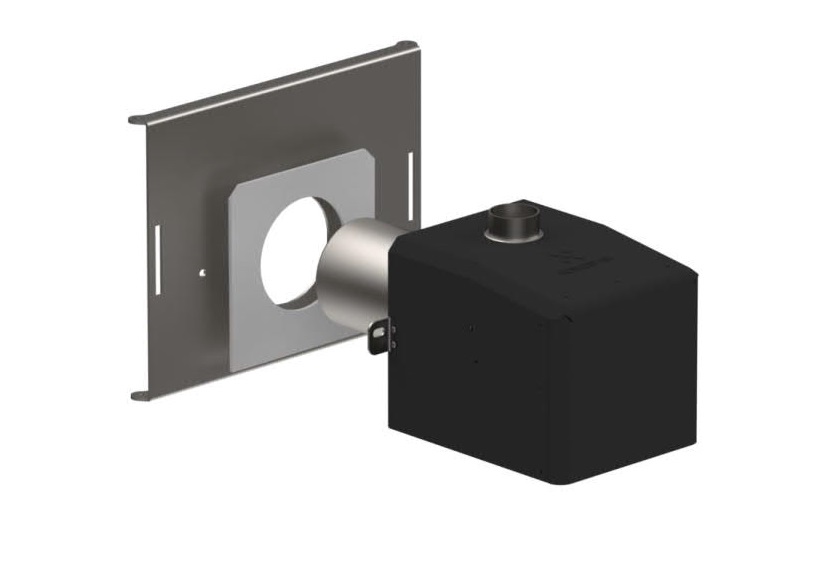

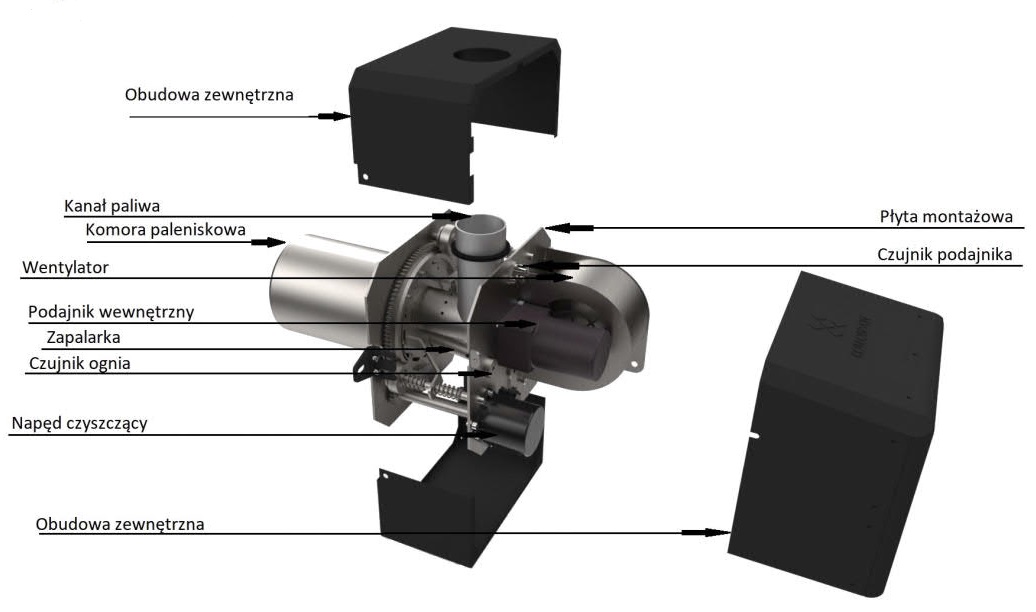

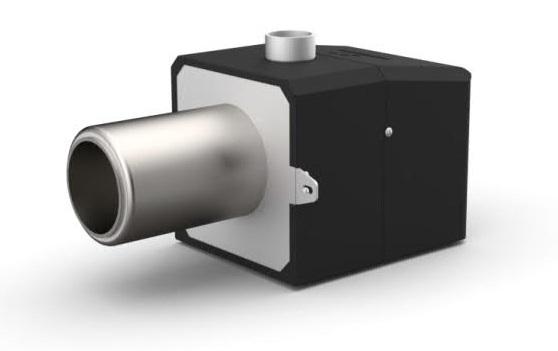

PALNIK EASY ROT

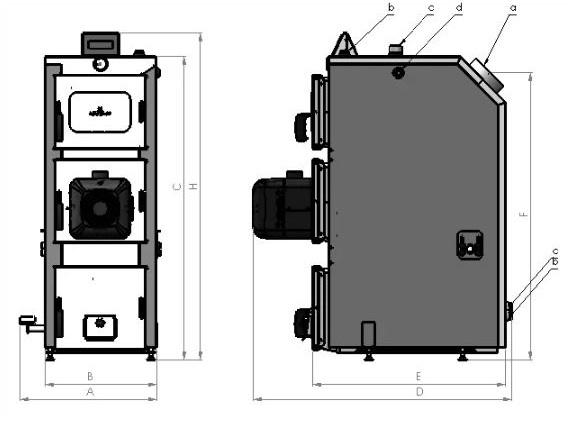

WYMIARY I PRZEKRÓJ

DrewKo Hybrid j.m. 12 kW 18 kW 24 kW
A mm 577 577 642
B mm 455 455 520
C mm 1162 1240 1240
D mm 1060 1060 1060
E mm 790 790 790
F mm 1100 1194 1194
H mm 1206 1340 1340
a ø 160 160 160
b ¾” ¾” ¾”
c 1,5″ 1,5″ 1,5″
d ½” ½” ½”

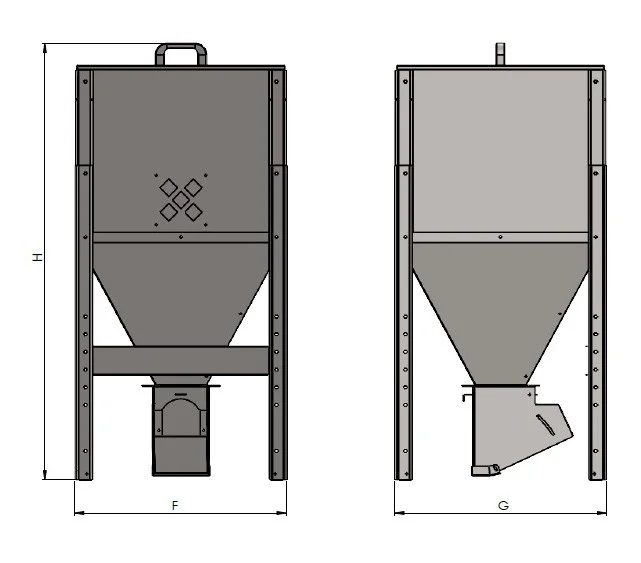

MODELE ZASOBNIKÓW

Model zasobnika Pojemność [l] Pojemność [kg] dla pelletu 6mm A1 H

Wysokość [mm]

 F

Szerokość [mm]

 G

Głębokość [mm]

 Waga orientacyjna [kg]
120 120 73 1215 310 600 23
220 220 147 1215 600 600 28
0340 340 221 1565 600 600 35
600 600 402 1445 870 870 43
1400 1400 931 1615 1221 1221 57
2400 2400 1541 1745 1221 2021 81
3000 3000 2010 1745 1521 2021 88

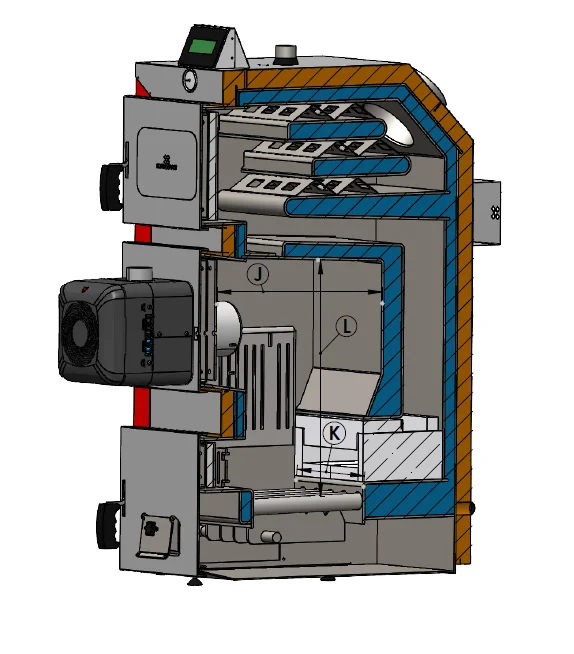

WYMIARY I PRZEKRÓJ KOMORY SPALANIA

WYMIAR DrewKo Hybrid 12-18 KW DrewKo Hybrid 24 KW
J – głębokość 391 391
K – szerokość 265 330
L – wysokość 556 556

SCHAMATY

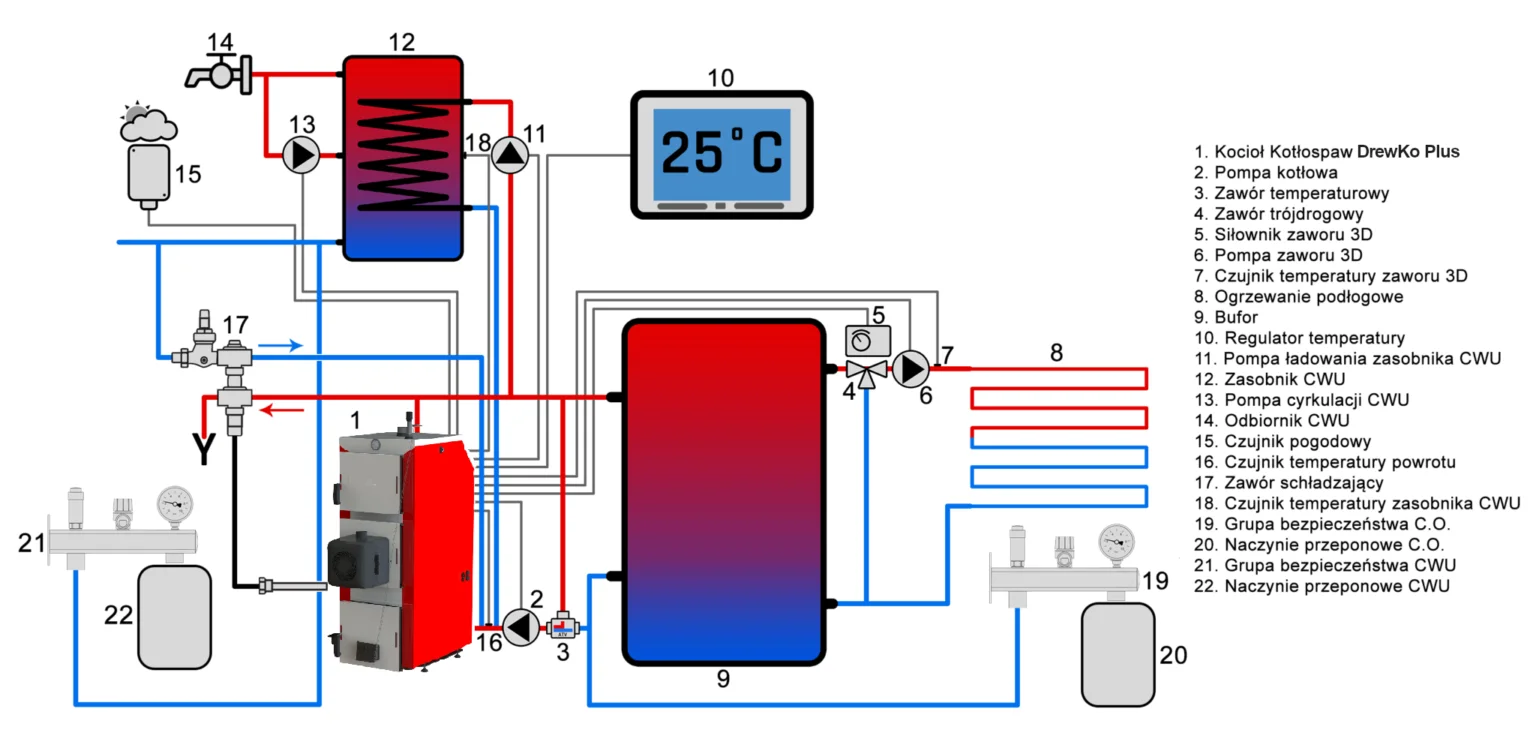

1. Kocioł w układzie zamkniętym z buforem ciepła

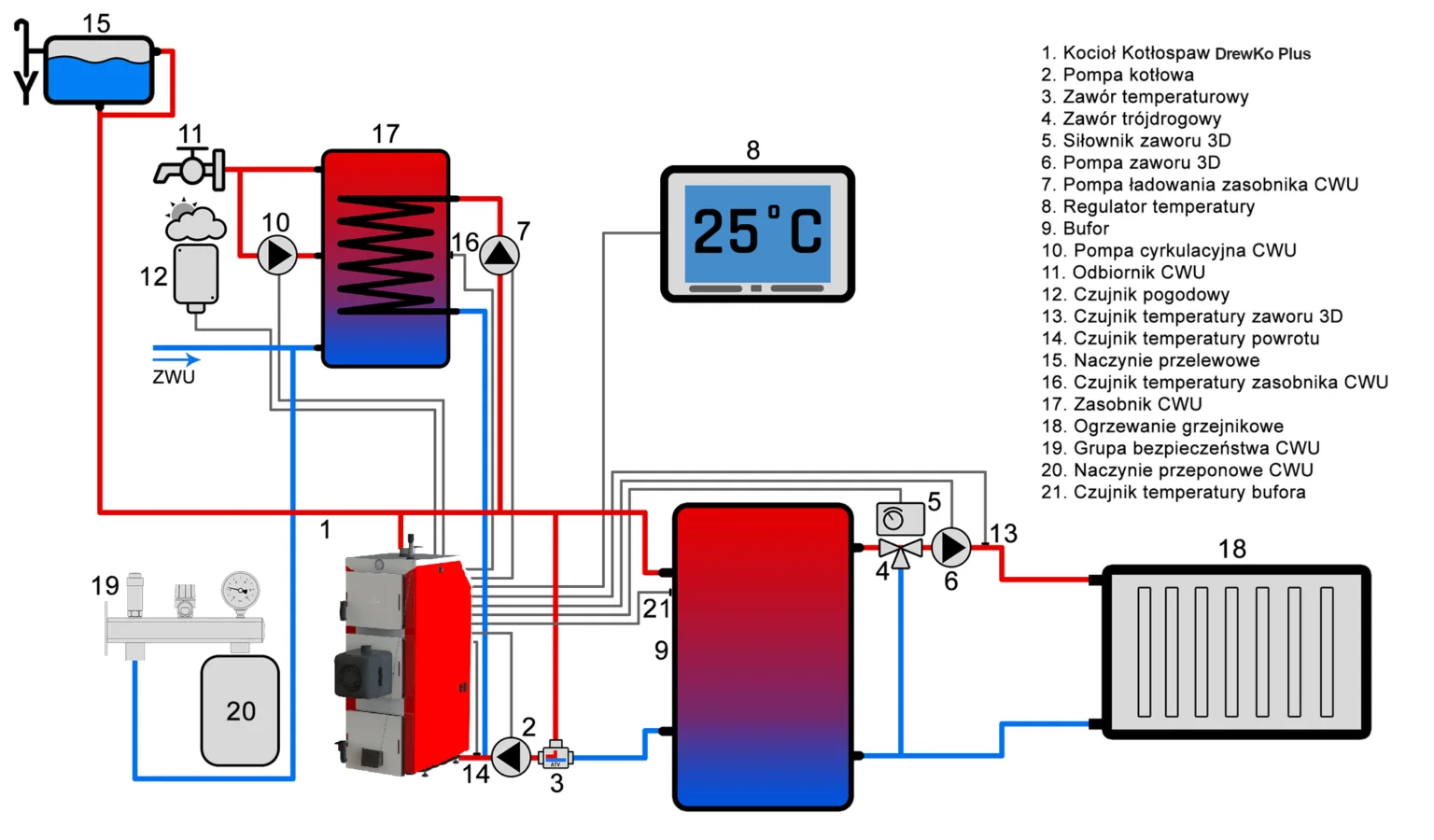

2. Kocioł w układzie otwartym z buforem
